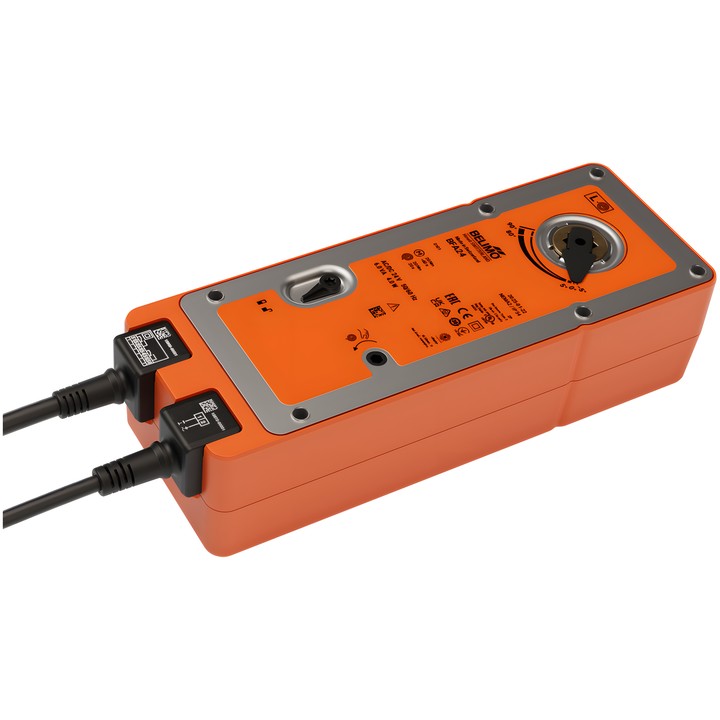

Belimo BFA24-SR - rugó-visszatérítésű hajtómű tűzvédelmi csappantyúkhoz

Belimo BFA24-SR – műszaki adatok

Rugó-visszatérítésű hajtómű 90°-os tűzvédelmi és füstcsappantyúkhoz szellőztető- és légkondicionáló rendszerekben. Az analóg Y jel a csappantyút üzemi helyzetbe állítja, és egyidejűleg megfeszíti a rugót. A tápellátás megszakadásakor a rugó biztonsági helyzetbe állítja a csappantyút.

• Motor nyomatéka: 20 Nm; a biztonsági funkció nyomatéka: 20 Nm.
• Névleges feszültség: AC/DC 24 V (SELV), 50/60 Hz; feszültségtartomány: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Moduláló vezérlés; Y üzemi tartomány: 2...10 V; U visszajelző jel: 2...10 V.
• Motor működési ideje: <60 s / 90°; a biztonsági funkció működési ideje: 20 s @ -10...55°C, <60 s @ -30...-10°C.
• Teljesítményfelvétel működés közben: 7 W; nyugalmi helyzetben: 1.5 W; vezetékek méretezéséhez: 9.5 VA.
• Segédkapcsolók: 2x SPDT; kapcsolási pontok: 5° / 80°.
• Tápellátás és vezérlés csatlakozása: 1 m kábel, 4x 0.75 mm², FRNC (halogénmentes); segédkapcsolók csatlakozása: 1 m kábel, 6x 0.75 mm², FRNC (halogénmentes).
• Mechanikai csatlakozás: 12x12 mm-es alakzáró kapcsolat, átmenő üreges tengely; elfordulási szög: max. 95°.
• A motor mozgásiránya a B/J szerinti szereléssel választható; kézi átállítás helyzetütközővel.
• Védettségi fokozat: IP54; IEC/EN érintésvédelmi osztály: II, megerősített szigetelés.

A csomag tartalma: kézi forgatókar, helyzetjelző és védőtasak. A kézi átállítást kizárólag kikapcsolt tápellátás mellett szabad végezni. A hajtóművet a csappantyú gyártója igazítja a csappantyúhoz és szereli fel; a dokumentáció szerint közvetlenül biztonsági csappantyúk gyártóihoz szállítják.
