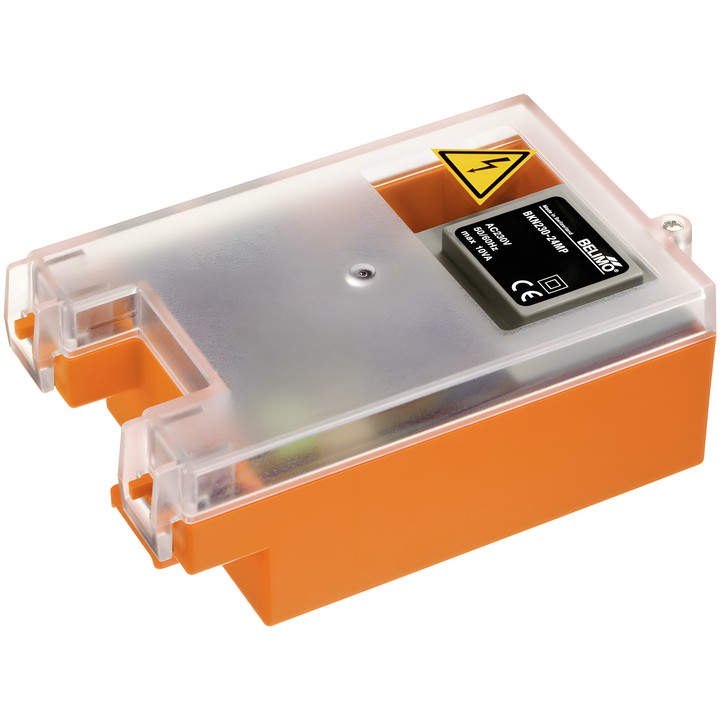

Belimo BKN230-24MP - kommunikációs és tápegységmodul

Belimo BKN230-24MP

Kommunikációs és tápegységmodul a Top-Line sorozat digitális tűzcsappantyú-működtetőihez, például a BF24TL-T-ST típushoz. Tápegységként, csatlakozóaljzatként és MP-Bus interfészként működik.

Főbb jellemzők és műszaki adatok

• Tápellátás: AC 230 V, 50/60 Hz; névleges feszültségtartomány: AC 198 ... 264 V.
• Teljesítményfelvétel működés közben: 8 W (a működtetővel együtt); a vezetékek méretezéséhez figyelembe veendő teljesítmény: 10 VA (a működtetővel együtt).
• MP-Bus kommunikáció; legfeljebb 8 csomópont működhet párhuzamosan egy MP interfésszel rendelkező DDC-főegység vezérlése és felügyelete alatt.
• A tápellátás és a vezérlés elektromosan el van választva egymástól.
• A zöld LED jelzi a tápfeszültség jelenlétét.
• Kapcsok helyi füstérzékelő potenciálmentes érintkezőjének csatlakoztatásához; normál esetben zárt (nc) érintkező csatlakoztatható.
• Csatlakozók a Top-Line működtetőhöz, az MP-Bus hálózathoz és a BELIMO PC-Tool eszközhöz.
• Védettségi fokozat: IP40; érintésvédelmi osztály: II.
• Környezeti hőmérséklet: –30° ... +50°C.

A dokumentáció szerint az MP-Bus kábel maximális hossza 800 m. A burkolat fedelének felnyitása előtt húzza ki az AC 230 V hálózati csatlakozót.
