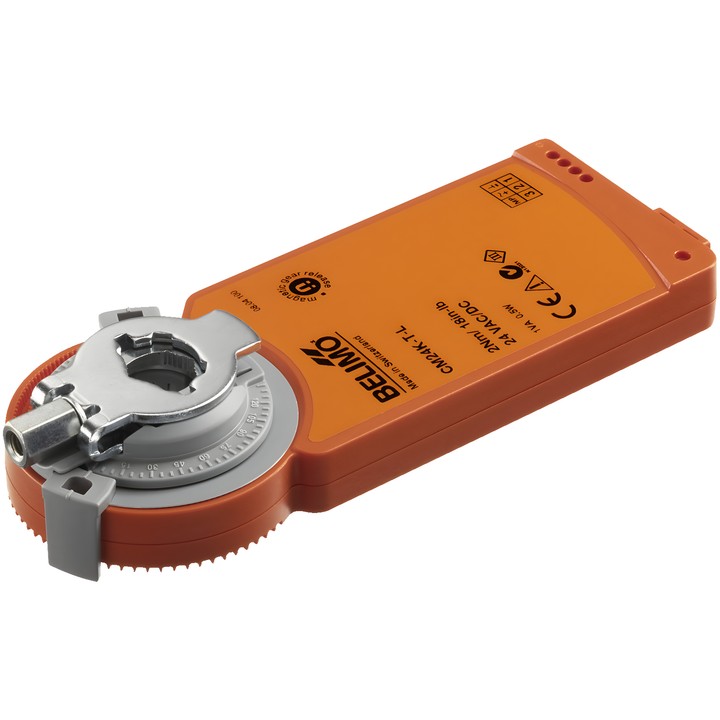

Belimo CM24K-T-L.2 - forgatóhajtómű csappantyúkhoz

Belimo CM24K-T-L.2 forgatóhajtómű

Épületek műszaki rendszereiben lévő csappantyúk beállítására szolgáló hajtómű, az SKM230-T-B12 modullal való együttműködésre tervezve. A Close/Open vezérlés a modulon keresztül történik; a dokumentáció a rendszert biztonsági funkcióval ellátottként írja le.

Fő jellemzők és paraméterek

• Motor nyomatéka: 2 Nm; névleges feszültség: DC 24 V.
• Motor működési ideje: 75 s / 90°; elfordulási szög: 95°, mindkét oldalon állítható mechanikus határolókkal.
• A motor mozgásiránya: balra forgás (ccw).
• Univerzális tengelybilincs 6...12.7 mm; kézi átállítás mágnessel.
• Teljesítményfelvétel mozgás közben: 0.5 W; nyugalmi helyzetben: 0.2 W; a vezetékek méretezéséhez szükséges teljesítmény: 1 VA.
• Táp- és vezérlőcsatlakozás: kapcsok, 1,5 mm² tömör rézvezeték vagy 1,0 mm² sodrott vezeték (3 eres).
• Védettségi fokozat IEC/EN IP20; érintésvédelmi osztály IEC/EN III, Safety Extra-Low Voltage (SELV).
• Környezeti hőmérséklet: -30...50°C [-22...122°F].
• Többdarabos csomag: 20 db.

A hajtómű túlterhelés ellen védett, és a határoló elérésekor automatikusan leáll. A biztonsági funkció használatát a dokumentáció a modullal együtt ismerteti.
