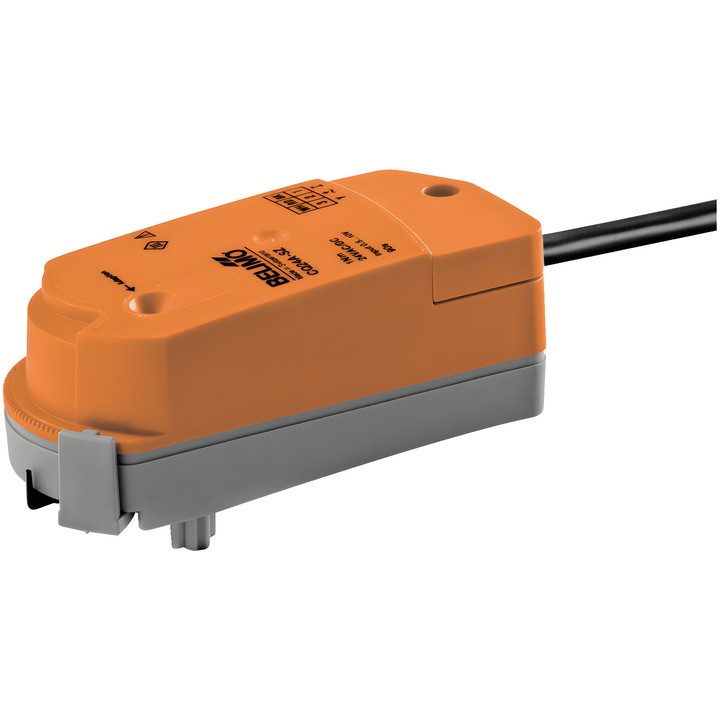

Belimo CQD24A-SZ - zónaszelepek forgató hajtóműve

Belimo CQD24A-SZ – hajtómű zónaszelepekhez

Elektronikus forgató hajtómű állítható térfogatáram-beállítással, mechanikus helyzetjelzővel és szerszám nélküli bepattintós szereléssel.

Fő műszaki adatok

• Nyomaték: 1 Nm; névleges feszültség: AC/DC 24 V, 50/60 Hz.
• Modulációs vezérlés, Y működési tartomány: 0.5...10 V; U visszajelző jel: 0.5...10 V.
• Működési idő: 15 s / 90°.
• Teljesítményfelvétel működés közben: 1 W; nyugalmi állapotban: 0.3 W; a vezetékek méretezéséhez: 1.5 VA.
• Tápellátás és vezérlés csatlakozása: 1 m kábel, 4x 0.34 mm².
• Védettségi fokozat IEC/EN: IP40; érintésvédelmi osztály IEC/EN: III, Safety Extra-Low Voltage (SELV).

Szerelés és beállítás

A hajtómű bepattintással rögzíthető a szelepre. A forgásszög klip segítségével, 2.5°-os lépésekben módosítható a szelep maximális térfogatáramának beállításához. A helyzet kézi módosításához le kell választani a hajtóművet, majd annak segítségével elforgatni a szelepszárat. Az ütközőklip segítségével végzett minden térfogatáram-beállítás után el kell indítani a modulációs hajtómű adaptálását.
