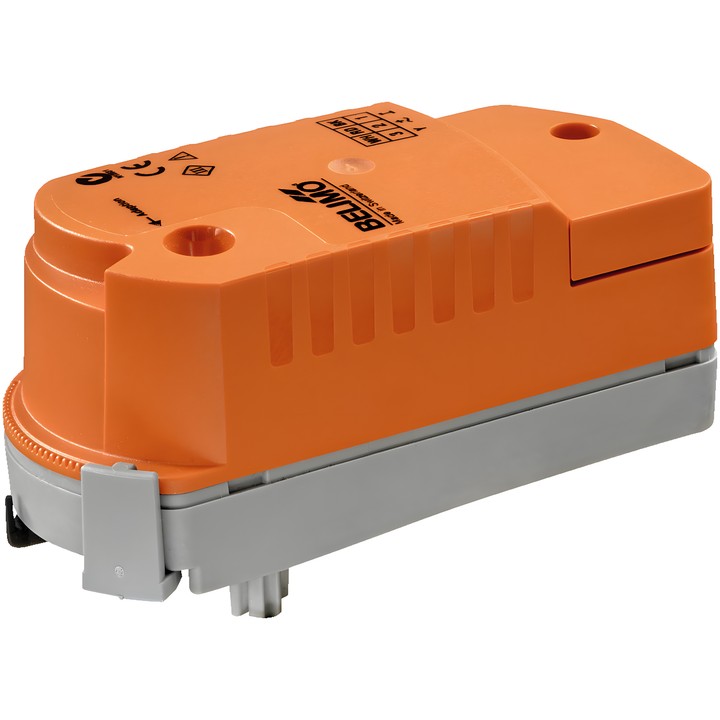

Belimo CQK24A-SR-T - forgatóaktuátor zónaszelepekhez

Name: Belimo CQK24A-SR-T - forgatóaktuátor zónaszelepekhez
Brand: Belimo
SKU: CQK24A-SR-T
Price: 479.29 PLN
Availability: BackOrder

Belimo

479,29 zł

Adóval együtt

389,67 zł, áfa nélkül

Belimo CQK24A-SR-T forgatóaktuátor zónaszelepekhez, biztonsági funkcióval és tápellátás nélkül zárt (NC) helyzettel. Forgatónyomaték 1 Nm, tápellátás AC/DC 24 V, modulációs vezérlés 2...10 V.

A motor működési ideje 75 s / 90°, a biztonsági helyzetbe történő elmozdulás ideje pedig 60 s / 90°. Az aktuátor 2...10 V-os helyzet-visszajelző jellel, csatlakozókapcsokkal és IP40 védettségi fokozattal rendelkezik.

Szállítás kb. 14 nap múlva

Megosztás

Belimo CQK24A-SR-T aktuátor

Biztonsági funkcióval ellátott forgatóaktuátor zónaszelepekhez. A tápellátás megszűnésekor az integrált kondenzátorokban tárolt energia a zárt (NC) helyzetbe állítja a szelepet. A gyárilag beállított áthidalási idő (PF) 1 s.

Főbb jellemzők és műszaki adatok

Forgatónyomaték: 1 Nm.
Névleges feszültség: AC/DC 24 V; frekvencia: 50/60 Hz.
Modulációs vezérlés: 2...10 V; helyzet-visszajelző jel: 2...10 V.
A motor működési ideje: 75 s / 90°; elmozdulási idő a biztonsági helyzetbe: 60 s / 90°.
Teljesítményfelvétel működés közben: 2.5 W; nyugalmi állapotban: 0.5 W; a vezetékek méretezéséhez szükséges teljesítmény: 5 VA.
Táp- és vezérlőcsatlakozás: 1.5 mm² kapcsok (kábel ø6...8 mm, 4 eres).
IEC/EN védettségi fokozat: IP40; IEC/EN érintésvédelmi osztály: III, Safety Extra-Low Voltage (SELV).
Szerszám nélküli bepattintós szerelés; mechanikus helyzetjelző.
A forgásszög klipsszel, 2.5°-os lépésekben történő beállítása a szelep maximális térfogatáramának beállítására szolgál.
A szelep kézzel átállítható az aktuátor kioldása után.

A korlátozó klipsszel végzett térfogatáram-beállítás módosítása után el kell végezni a modulációs aktuátor adaptálását. A tápellátást leválasztó transzformátorról kell biztosítani.
