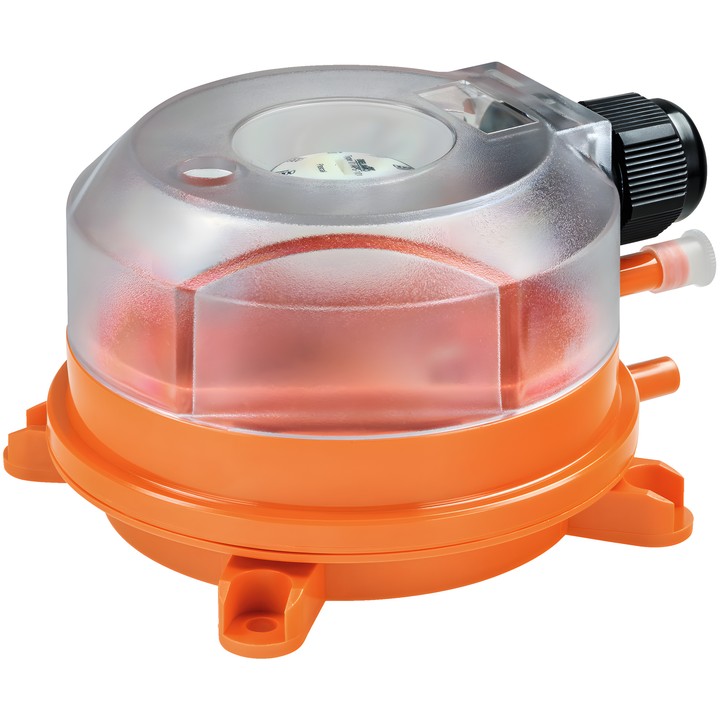

Belimo 01APS-104 - differenciálnyomás-kapcsoló

Belimo 01APS-104 differenciálnyomás-kapcsoló

A 01APS-104 modellt levegő túlnyomásának, vákuumának és nyomáskülönbségének, valamint más nem gyúlékony, nem agresszív gázoknak a felügyeletére használják helyhez kötött fűtési, szellőztetési és légkondicionáló rendszerekben. Állítható kapcsolási ponttal és automatikus visszaállással rendelkezik.

Fő műszaki adatok

• Mérési tartomány: 500...2500 Pa.
• Ismétlési pontosság: ±1%, min. ±5 Pa; kapcsolási különbség: 150 Pa.
• Roncsolási nyomás: 10 kPa.
• Kimeneti jel: kapcsoló; maximális érintkezőterhelés: 1,0 A / AC 250 V.
• Elektromos csatlakozás: 0.5...1.5 mm² vezetékekhez való kapcsok.
• Védettség: IP54 és NEMA 13.
• Környezeti és közeg-hőmérséklet: -20...85°C [-4...185°F].
• A csomag tartalma: 2 m PVC cső, 2 műanyag légcsatorna-csatlakozó és csavarok.

Szerelési útmutató

A kapcsolási pontra vonatkozó adatok függőleges szerelés esetén érvényesek; a nyomáscsatlakozókat lefelé fordítva ajánlott felszerelni. A nyomáskapcsoló fejjel lefelé történő felszerelése tilos.
