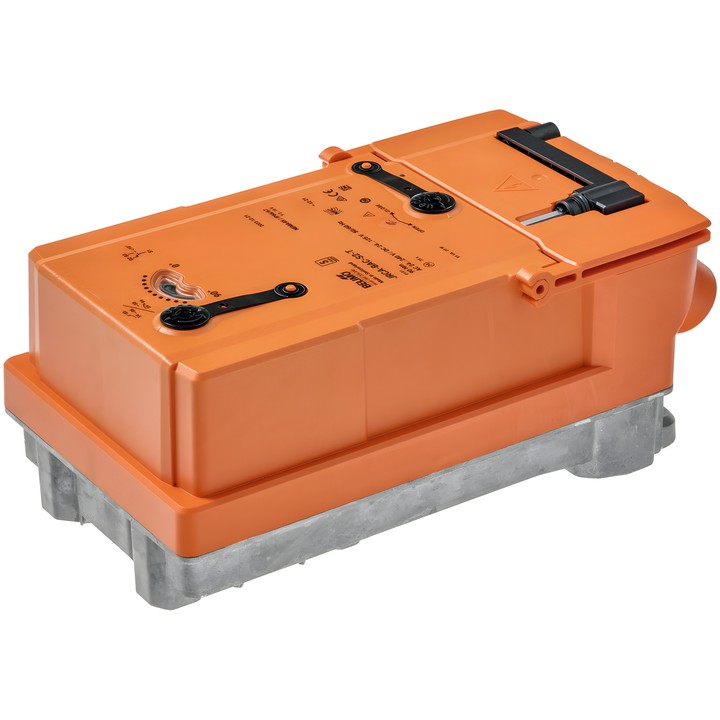

Belimo JRCA-S2-T – attuatore rotativo per serrande

Attuatore rotativo elettronico per serrande in impianti fissi di riscaldamento, ventilazione e condizionamento. Consente il comando Apri/Chiudi o a 3 punti.

Caratteristiche principali

• Coppia: 90 Nm.
• Tensione nominale: AC 24...240 V / DC 24...125 V; frequenza 50/60 Hz.
• Tempo di rotazione del motore: 35 s / 90°; tempo di rotazione regolabile: 20...120 s.
• Due contatti ausiliari integrati: 2x SPDT; uno impostato a 10°, l’altro regolabile nell’intervallo 0...90° (impostazione di fabbrica 85°).
• Potenza assorbita: 20 W durante il funzionamento e 7 W in posizione di riposo.
• Collegamenti a morsetti 0.5...2.5 mm², solo conduttori in rame.
• Grado di protezione IEC/EN: IP66/67; NEMA 4X.
• Flangia di collegamento F07 (F05/F10 solo con accessori).
• Indicatore meccanico di posizione e azionamento manuale tramite manovella.
• Riscaldatore interno per prevenire la condensa; configurazione dei parametri tramite NFC con Belimo Assistant 2.

Il montaggio e il collegamento elettrico devono essere eseguiti esclusivamente da specialisti qualificati. L’attuatore richiede il collegamento di un conduttore di protezione (PE).
