Belimo KR24 - attuatore rotativo per valvole a sfera

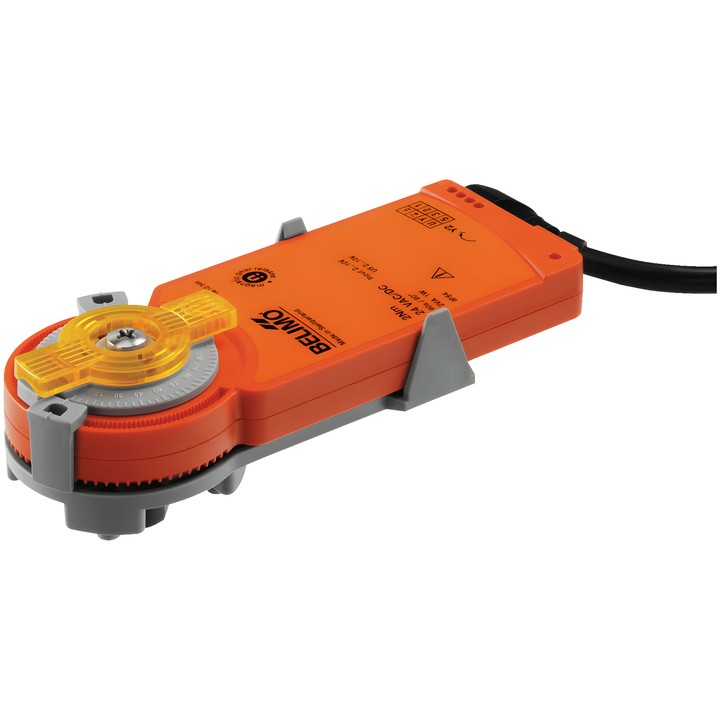

Attuatore rotativo Belimo KR24

Attuatore elettronico per valvole a sfera, progettato per impianti fissi di riscaldamento, ventilazione e climatizzazione. Consente la regolazione manuale tramite magnete e la limitazione dell’angolo di rotazione.

Caratteristiche e specifiche principali

• Coppia: 2 Nm.
• Tensione nominale: AC/DC 24 V; frequenza: 50/60 Hz.
• Intervallo di tensione nominale: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Comando: Apri/Chiudi, a 3 punti.
• Tempo di corsa: 75 s / 90°.
• Potenza assorbita durante il movimento: 0.5 W; a riposo: 0.2 W; per il dimensionamento dei cavi: 1 VA.
• Collegamento dell’alimentazione e del comando: Cable 1 m, 3x 0.75 mm².
• Regolazione manuale tramite magnete; magnete Z-MA incluso.
• Indicatore meccanico di posizione a innesto.
• Limitazione dell’angolo di rotazione da 90° (A – AB = 100%) con incrementi di 2.5°; la scala corrisponde al 25...100% del valore Kvs.
• Classe di protezione IEC/EN: III, Safety Extra-Low Voltage (SELV); grado di protezione IEC/EN: IP54.
• Temperatura ambiente: -30...50°C.

Il montaggio diretto sulla valvola a sfera si effettua con una vite. La posizione di montaggio rispetto alla valvola può essere scelta con incrementi di 90°.
