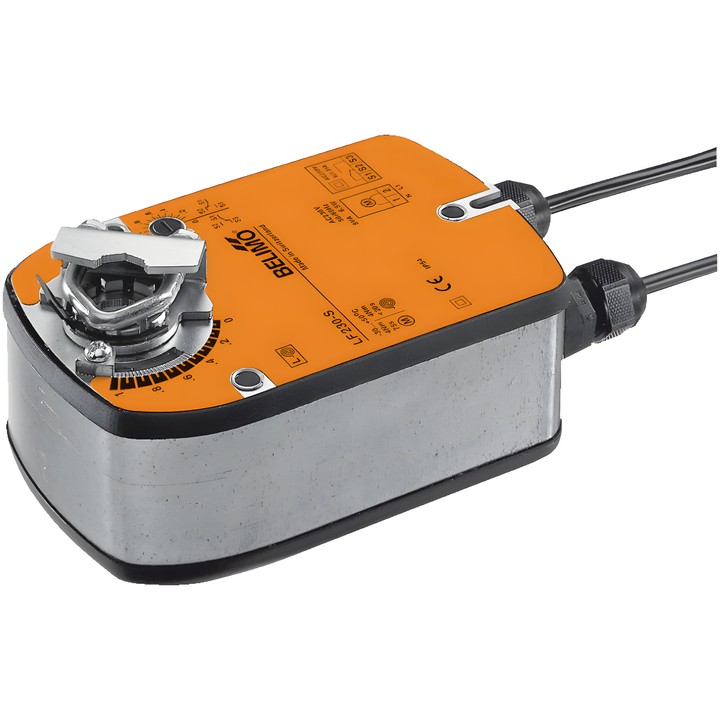

Belimo LF230-S - servomotore rotativo per serrande con funzione di sicurezza

Belimo LF230-S

Servomotore rotativo per la regolazione delle serrande negli impianti tecnici degli edifici. Durante il funzionamento, il motore porta la serranda nella posizione di lavoro e tende la molla di ritorno. In caso di interruzione dell’alimentazione, la molla porta la serranda nella posizione di sicurezza. Il prodotto è progettato per serrande dell’aria con una superficie fino a circa 0.8 m².

Caratteristiche e parametri principali

• Coppia del motore e della funzione di sicurezza: 4 Nm.
• Tensione nominale: AC 100...240 V; frequenza: 50/60 Hz.
• Comando: Apri/Chiudi.
• Tempo di corsa del motore: 75 s / 90°; tempo di corsa della funzione di sicurezza: <20 s @ -20...50°C, <60 s @ -30°C.
• Contatto ausiliario integrato: 1x SPDT, 0...100%.
• Potenza assorbita durante il movimento: 3.5 W; a riposo: 2 W; per il dimensionamento dei cavi: 6.5 VA.
• Angolo di rotazione: max. 95°; regolazione tramite arresto meccanico integrato.
• Montaggio sull’albero della serranda: morsetto universale 8...16 mm; indicatore meccanico di posizione.
• Collegamento di alimentazione e comando: cavo 1 m, 2x 0.75 mm²; collegamento del contatto ausiliario: cavo 1 m, 3x 0.75 mm².
• Grado di protezione: IP54; temperatura ambiente: -30...50°C [-22...122°F].
