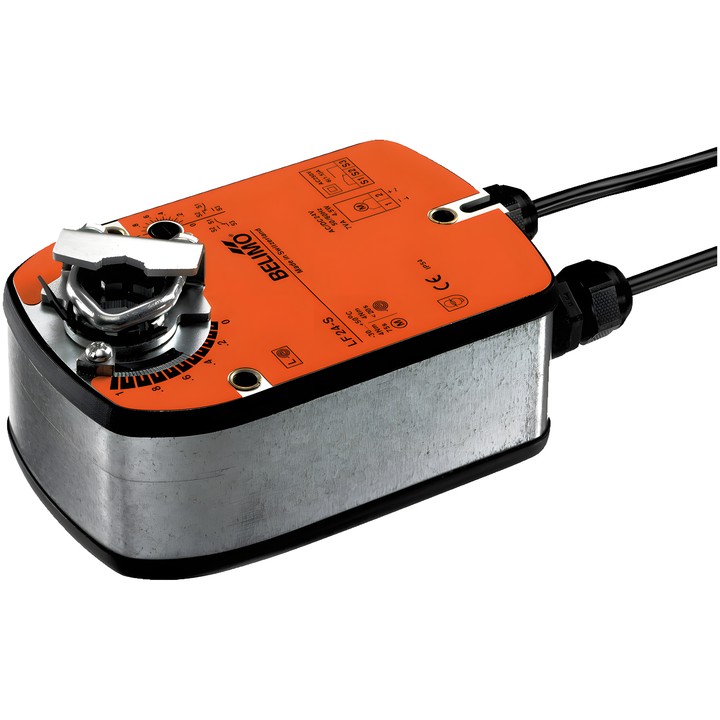

Belimo LF24-S - servomotore rotativo per serrande con funzione di sicurezza

Belimo LF24-S – servomotore per serrande

Il servomotore rotativo con funzione di sicurezza è progettato per il posizionamento delle serrande negli impianti tecnici degli edifici. Durante il funzionamento tende la molla di ritorno; in caso di interruzione dell’alimentazione, l’energia della molla porta la serranda in posizione di sicurezza.

Caratteristiche e parametri principali

• Coppia del motore e della funzione di sicurezza: 4 Nm.
• Tensione nominale: AC/DC 24 V; comando: Apri/Chiudi.
• Tempo di corsa del motore: 75 s / 90°; tempo di corsa della funzione di sicurezza: <20 s a -20...50°C e <60 s a -30°C.
• Contatto ausiliario integrato: 1x SPDT, regolabile nell’intervallo 0...100%.
• Angolo di rotazione: max. 95°; regolazione tramite fermo meccanico integrato.
• Collegamento meccanico: morsetto universale 8...16 mm; direzione di movimento del motore e della funzione di sicurezza selezionabile con montaggio S/D.
• Potenza assorbita durante il movimento: 5 W; a riposo: 2.5 W; potenza di dimensionamento: 7 VA.
• Collegamento di alimentazione e comando: cavo 1 m, 2x 0.75 mm²; collegamento del contatto ausiliario: cavo 1 m, 3x 0.75 mm².
• Grado di protezione: IP54; temperatura ambiente: -30...50°C [-22...122°F].
