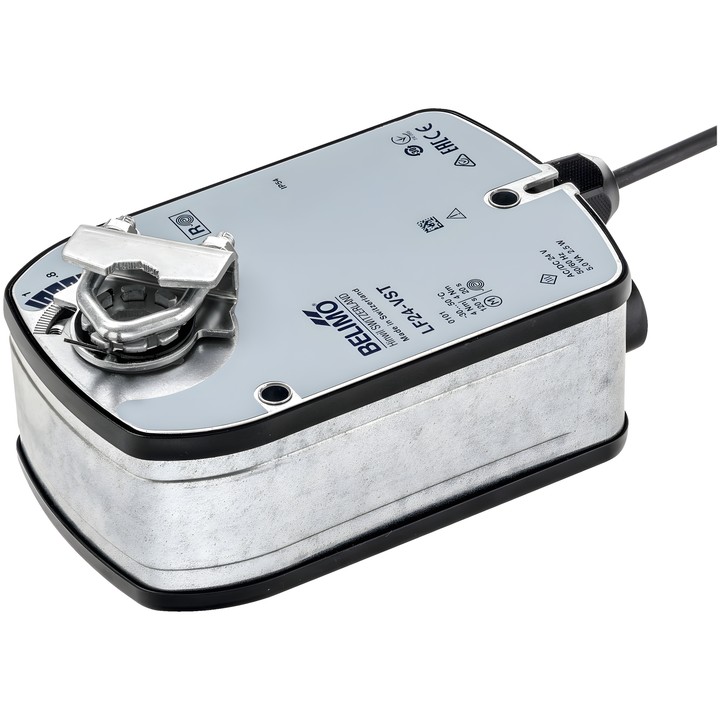

Belimo LF24-VST - servomotore rotativo con funzione di sicurezza per VAV e CAV

Belimo LF24-VST – dati tecnici

LF24-VST è un servomotore rotativo con funzione di sicurezza, destinato alle unità VAV e CAV negli impianti tecnici degli edifici.

• Coppia del motore e della funzione di sicurezza: 4 Nm.
• Tensione nominale: AC/DC 24 V; frequenza: 50/60 Hz.
• Intervallo di tensione nominale: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Comando: comunicazione PP.
• Tempo di funzionamento del motore: 120 s / 90°; tempo di funzionamento della funzione di sicurezza: <20 s / 90°.
• Potenza assorbita durante il funzionamento: 2.5 W; in posizione di riposo: 1 W; per il dimensionamento dei cavi: 5 VA.
• Collegamento di alimentazione e comando: cavo da 0.5 m con connettore a innesto VST.
• Collegamento meccanico: morsetto universale per albero 8...16 mm; indicatore meccanico di posizione.
• Grado di protezione: IP54; temperatura ambiente: 0...50°C [32...122°F].
• Regolazione manuale: no; funzionamento in parallelo: no.

Dopo la messa in servizio dell’impianto e dopo ogni modifica dell’angolo di rotazione, è necessario eseguire l’autoadattamento premendo una volta il pulsante di adattamento.
