Belimo LH230A100 - attuatore lineare 150 N

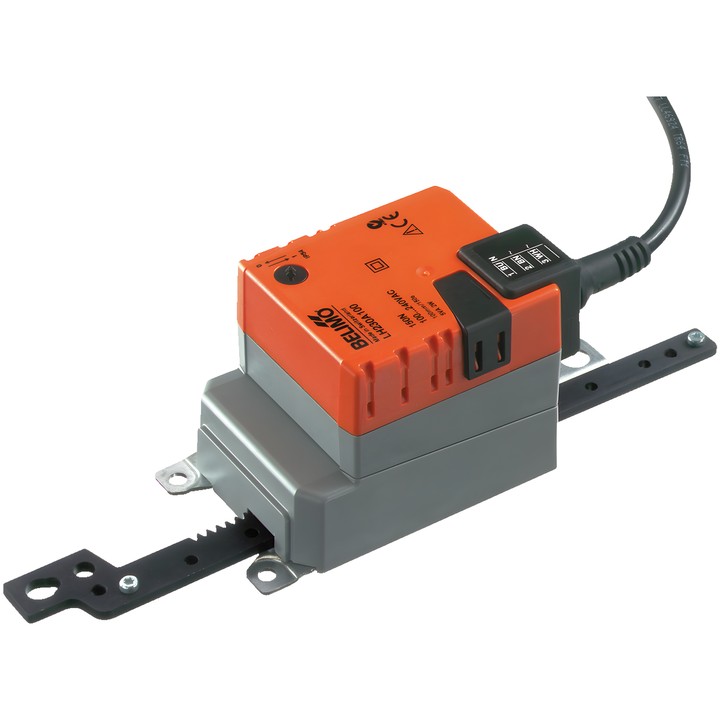

Attuatore lineare Belimo LH230A100

Questo modello è destinato alla regolazione di serrande e valvole a saracinesca negli impianti fissi di riscaldamento, ventilazione e climatizzazione. Secondo la scheda tecnica, supporta serrande dell’aria con una superficie fino a circa 1 m².

Caratteristiche e parametri principali

• Forza del motore: 150 N.
• Tensione nominale: AC 100...240 V; frequenza: 50/60 Hz.
• Comando: Chiudi/Apri, a 3 punti.
• Corsa: 100 mm; max. 100 mm, regolabile a incrementi di 20 mm. La corsa è limitata su entrambi i lati da arresti meccanici.
• Tempo di movimento del motore: 150 s / 100 mm.
• Direzione del movimento selezionabile con l’interruttore 0 (esteso) / 1 (retratto).
• Regolazione manuale tramite pulsante, con possibilità di blocco.
• Potenza assorbita: 2 W durante il movimento, 1 W a riposo; potenza di dimensionamento per la scelta dei cavi: 5 VA.
• Collegamento di alimentazione e comando: cavo 1 m, 3x 0.75 mm².
• Grado di protezione IEC/EN IP54; classe di protezione IEC/EN II, isolamento rinforzato.
• Temperatura ambiente: -30...50°C [-22...122°F].

L’attuatore è protetto contro i sovraccarichi e si arresta automaticamente al raggiungimento della posizione finale. Per il montaggio in presenza di forze trasversali è necessario utilizzare un supporto girevole e un elemento di accoppiamento adeguati, secondo le istruzioni del produttore.
