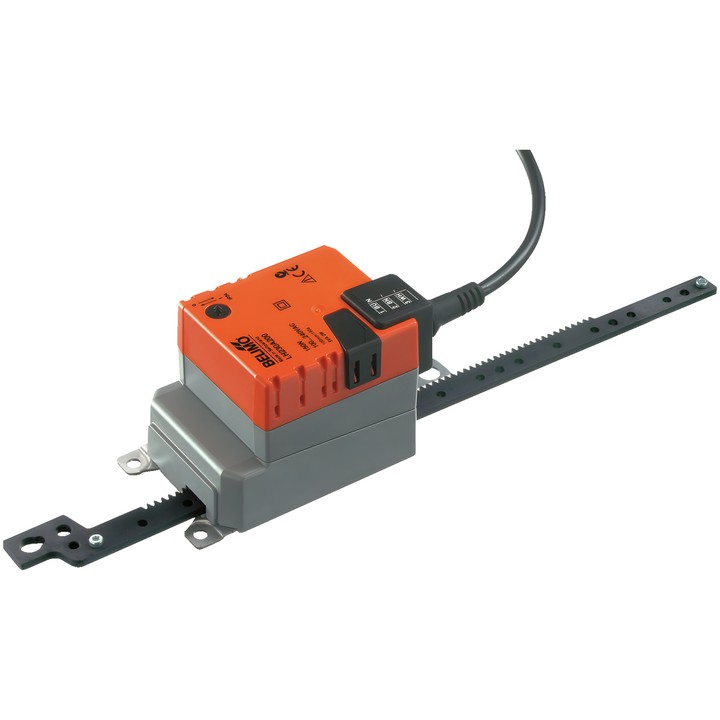

Belimo LH230A200 – attuatore lineare

Attuatore destinato alla regolazione di serrande e valvole a saracinesca negli impianti tecnici degli edifici. Secondo la scheda tecnica, è previsto per serrande dell’aria con superficie fino a circa 1 m².

Caratteristiche principali e dati tecnici

• Forza dell’attuatore: 150 N.
• Tensione nominale: AC 100...240 V; frequenza: 50/60 Hz.
• Comando: Chiudi/Apri, a 3 punti.
• Corsa: max. 200 mm, regolabile a intervalli di 20 mm; limitazione della corsa su entrambi i lati mediante arresti meccanici.
• Tempo di funzionamento del motore: 150 s / 100 mm.
• Potenza assorbita durante il funzionamento: 2 W; in posizione di riposo: 1 W; per il dimensionamento dei cavi: 5 VA.
• Direzione del movimento selezionabile con interruttore 0 (esteso) / 1 (retratto).
• Regolazione manuale tramite pulsante con possibilità di blocco.
• Collegamento di alimentazione e comando: cavo da 1 m, 3x 0.75 mm².
• Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: II, isolamento rinforzato.
• Temperatura ambiente: -30...50°C [-22...122°F].

L’attuatore è protetto contro il sovraccarico e si arresta automaticamente al raggiungimento dell’arresto. L’installazione deve essere eseguita secondo le istruzioni del produttore, tenendo conto delle possibili forze trasversali.
