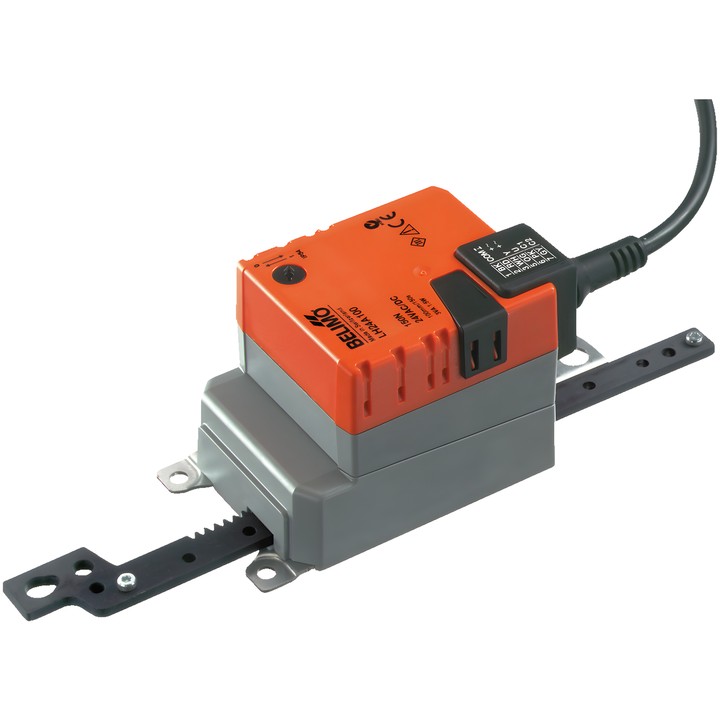

Belimo LH24A100 – attuatore lineare

Attuatore destinato alla regolazione di serrande e saracinesche negli impianti tecnici degli edifici. Secondo la scheda tecnica, può azionare serrande dell’aria con una superficie fino a circa 1 m².

Caratteristiche e parametri principali

• Forza dell’attuatore: 150 N.
• Tensione nominale: AC/DC 24 V; frequenza: 50/60 Hz.
• Comando: Chiudi/Apri, a 3 punti.
• Corsa: 100 mm; max. 100 mm, regolabile con incrementi di 20 mm. La corsa può essere limitata su entrambi i lati con arresti meccanici.
• Tempo di funzionamento del motore: 150 s / 100 mm.
• Potenza assorbita durante il funzionamento: 1.5 W; in posizione di riposo: 0.5 W; potenza per il dimensionamento dei cavi: 3 VA.
• Collegamento di alimentazione e comando: cavo da 1 m, 3x 0.75 mm².
• La direzione del movimento si seleziona con l’interruttore 0 (esteso) / 1 (retratto).
• Regolazione manuale tramite pulsante con possibilità di blocco.
• Grado di protezione IEC/EN IP54; classe di protezione IEC/EN III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].

L’attuatore è protetto dai sovraccarichi e si arresta automaticamente al raggiungimento della posizione di fine corsa. L’alimentazione deve essere fornita tramite un trasformatore di isolamento.
