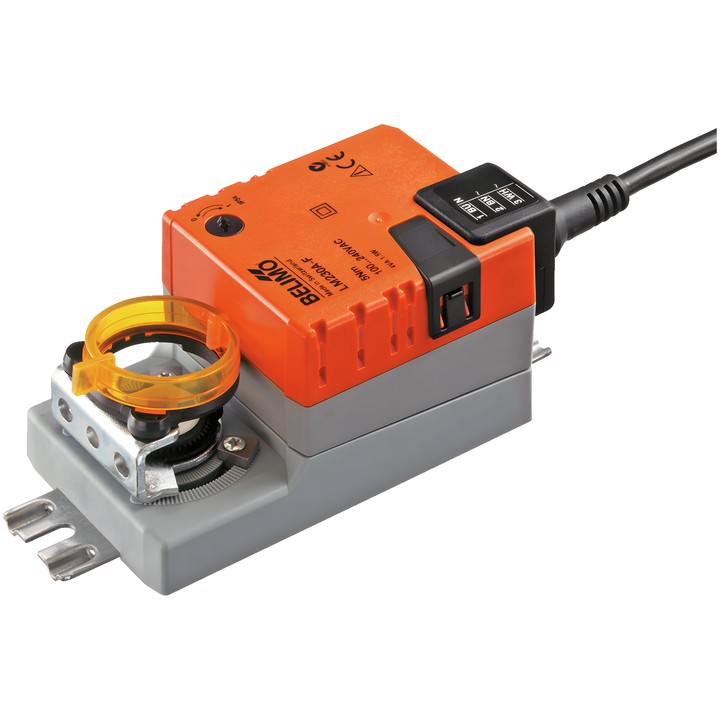

Belimo LM230A-F – servomotore per serrande

Servomotore progettato per la regolazione delle serrande negli impianti tecnici degli edifici. Secondo la scheda tecnica, è adatto a serrande dell’aria con superficie fino a circa 1 m².

Caratteristiche e parametri principali

• Coppia: 5 Nm.
• Tensione nominale: AC 100...240 V; frequenza: 50/60 Hz.
• Controllo: Apri/Chiudi, a 3 punti.
• Tempo di corsa del motore: 150 s / 90°; angolo di rotazione: max. 95°.
• La direzione del movimento si seleziona con l’interruttore 0 (rotazione a sinistra) / 1 (rotazione a destra).
• Collegamento meccanico: collegamento ad accoppiamento geometrico 8x8 mm.
• Comando manuale a pulsante con possibilità di blocco; arresti meccanici regolabili dell’angolo di rotazione su entrambi i lati.
• Indicatore di posizione meccanico e rimovibile.
• Potenza assorbita durante il movimento: 1.5 W; a riposo: 0.5 W; potenza di dimensionamento: 3.5 VA.
• Collegamento di alimentazione e controllo: cavo 1 m, 3x 0.75 mm².
• Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: II, isolamento rinforzato.
• Temperatura ambiente: -30...50°C [-22...122°F].
