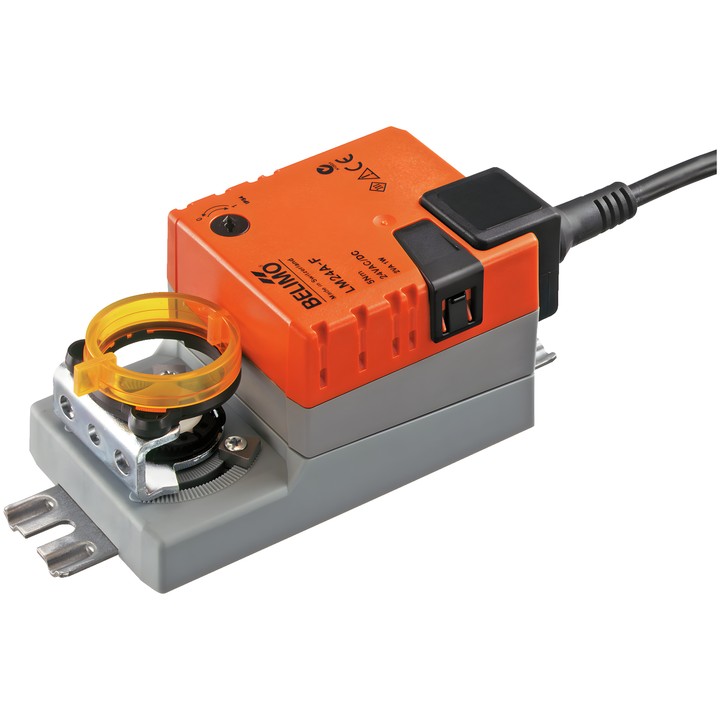

Belimo LM24A-F – servomotore per serrande

Servomotore progettato per il posizionamento delle serrande negli impianti tecnici degli edifici. Secondo la documentazione, è adatto a serrande dell’aria con una superficie fino a circa 1 m².

Caratteristiche principali e dati tecnici

• Coppia: 5 Nm; tensione nominale: AC/DC 24 V, 50/60 Hz.
• Comando: Chiudi/Apri, a 3 punti; tempo di corsa del motore: 150 s / 90°.
• Angolo di rotazione: max. 95°, con limitatori meccanici regolabili su entrambi i lati.
• Direzione del movimento selezionabile tramite interruttore 0 (rotazione a sinistra) / 1 (rotazione a destra).
• Comando manuale a pulsante con possibilità di blocco; indicatore meccanico di posizione.
• Collegamento meccanico: collegamento sagomato 8x8 mm; collegamento di alimentazione e comando: cavo da 1 m, 3x 0.75 mm².
• Potenza assorbita durante il funzionamento: 1 W; a riposo: 0.2 W; potenza per il dimensionamento dei cavi: 1.5 VA.
• Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].
