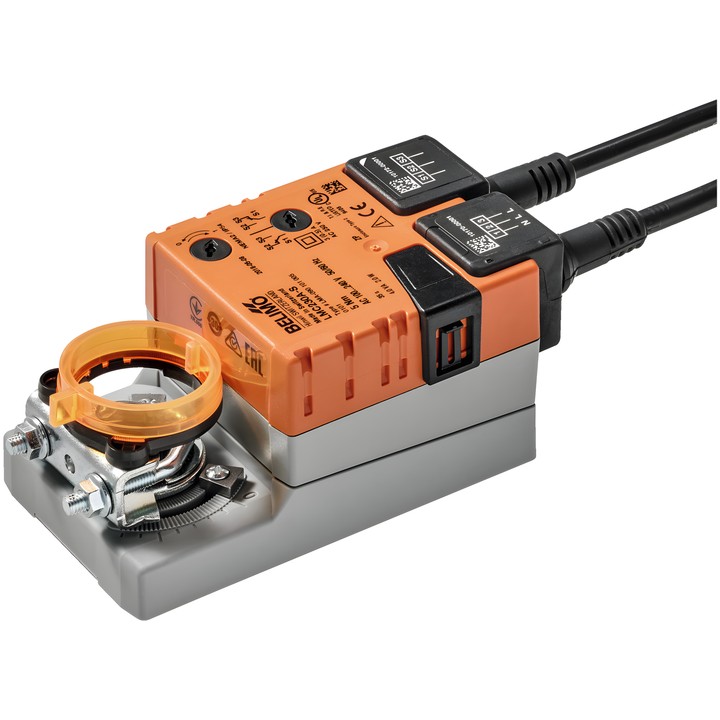

Belimo LMC230A-S - servomotore per serrande 5 Nm

Belimo LMC230A-S - servomotore per serrande 5 Nm

Belimo
552,11 zł
Tasse incluse
448,87 zł tax excluded

Servomotore rotativo Belimo LMC230A-S per serrande, con coppia di 5 Nm e tensione nominale AC 100...240 V. Supporta il comando Apri/Chiudi e a 3 punti; il tempo di corsa del motore è di 35 s / 90°.

Dotato di un contatto ausiliario 1x SPDT, di un morsetto universale per alberi da 6...20 mm e di un pulsante per il comando manuale. Grado di protezione IEC/EN: IP54.

Consegna in circa 14 giorni
Condividi

Servomotore per serrande Belimo LMC230A-S

Servomotore rotativo per la regolazione delle serrande negli impianti tecnici degli edifici. Secondo la scheda tecnica, è destinato a serrande d’aria con una superficie fino a circa 1 m².

Caratteristiche principali

  • Coppia motore: 5 Nm; tempo di corsa: 35 s / 90°.
  • Tensione nominale: AC 100...240 V, 50/60 Hz; comando Apri/Chiudi e a 3 punti.
  • Contatto ausiliario 1x SPDT, regolabile nell’intervallo 0...100%.
  • Angolo di rotazione: max. 95°, limitato su entrambi i lati da arresti meccanici regolabili.
  • Selezione della direzione di movimento tramite interruttore 0 (rotazione a sinistra) / 1 (rotazione a destra).
  • Comando manuale tramite pulsante con possibilità di blocco; indicatore meccanico di posizione a innesto.
  • Morsetto universale 6...20 mm per il montaggio sull’albero della serranda.
  • Potenza assorbita durante il funzionamento: 2 W; in posizione di riposo: 0.5 W; potenza per il dimensionamento dei cavi: 4 VA.
  • Collegamento di alimentazione/controllo e collegamento del contatto ausiliario: cavi separati da 1 m, 3x 0.75 mm².
  • Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: II, isolamento rinforzato.
  • Temperatura ambiente: -30...50°C [-22...122°F].

  • Marca
    Belimo
  • Riferimento
    LMC230A-S
  • ean13
    7630498112393

  • Tensione AC/DC
    AC 100...240 V
  • Collegamento del contatto ausiliario
    Cavo 1 m, 3x 0.75 mm²
  • Potenza assorbita (in movimento)
    2 W
  • Potenza assorbita (mantenimento)
    0.5 W
  • Potenza nominale
    4 VA
  • Collegamento per il controllo dell’alimentazione
    Cavo 1 m, 3x 0.75 mm²
  • Tipo di comando
    Apri/chiudi, 3 punti
  • Grado di protezione
    IP54
  • Grado di protezione NEMA
    NEMA 2
  • Tipo di involucro
    UL Enclosure Type 2
  • Comando manuale
    A pulsante, con possibilità di blocco
  • Tempo di corsa (motore)
    35 s / 90°
  • Temperatura ambiente
    -30...50°C [-22...122°F]
  • Contatti ausiliari
    1x SPDT
  • Coppia
    5 Nm
  • Direzione di movimento - motore
    Selezionabile tramite interruttore: 0 (rotazione a sinistra) / 1 (rotazione a destra)
  • Angolo di rotazione
    95°
  • Collegamento meccanico
    Morsetto universale 6...20 mm
