Belimo LMQ24A-VST - servomotore rotativo per serrande VAV e CAV

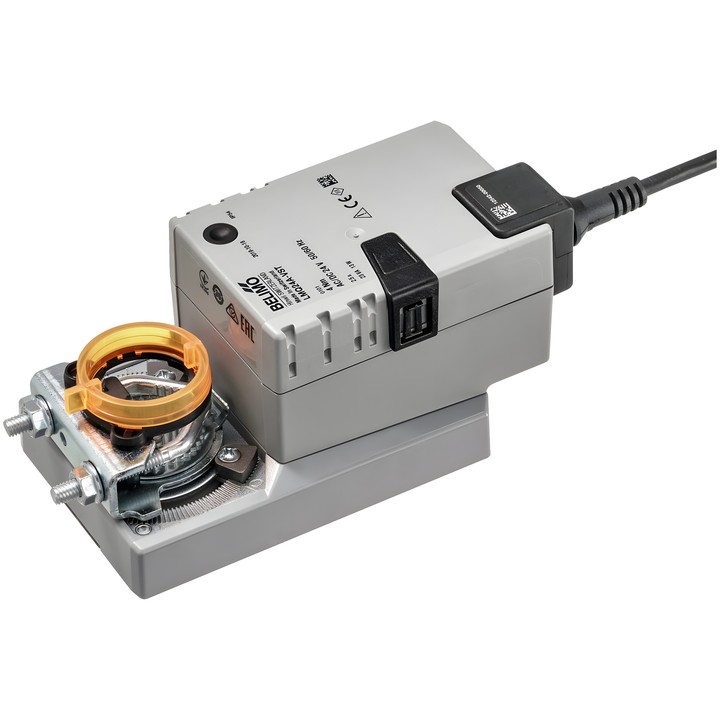

Servomotore Belimo LMQ24A-VST

Servomotore rotativo VAV-Universal pronto per il collegamento, destinato alle unità VAV e CAV negli impianti tecnici degli edifici. Secondo la scheda tecnica: per serrande dell’aria con superficie fino a circa 1 m².

Caratteristiche e parametri principali

• Coppia del motore: 4 Nm; tensione nominale: AC/DC 24 V, 50/60 Hz.
• Controllo: comunicazione PP; tempo di funzionamento del motore: 2.5 s / 90°.
• Angolo di rotazione: 95°; arresti meccanici dell’angolo di rotazione e indicatore meccanico di posizione.
• Potenza assorbita durante il funzionamento: 13 W; in posizione di riposo: 2 W; potenza per il dimensionamento dei cavi: 23 VA.
• Regolazione manuale tramite pulsante con possibilità di blocco.
• Collegamento meccanico: morsetto universale per albero 8...26.7 mm.
• Collegamento di alimentazione e controllo: cavo da 0.5 m con connettore VST.
• Grado di protezione IEC/EN IP54; classe di protezione IEC/EN III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...40°C [-22...104°F].

Dopo l’avvio del sistema e dopo ogni modifica dell’angolo di rotazione, è necessario eseguire l’adattamento premendo una volta il pulsante di adattamento.
