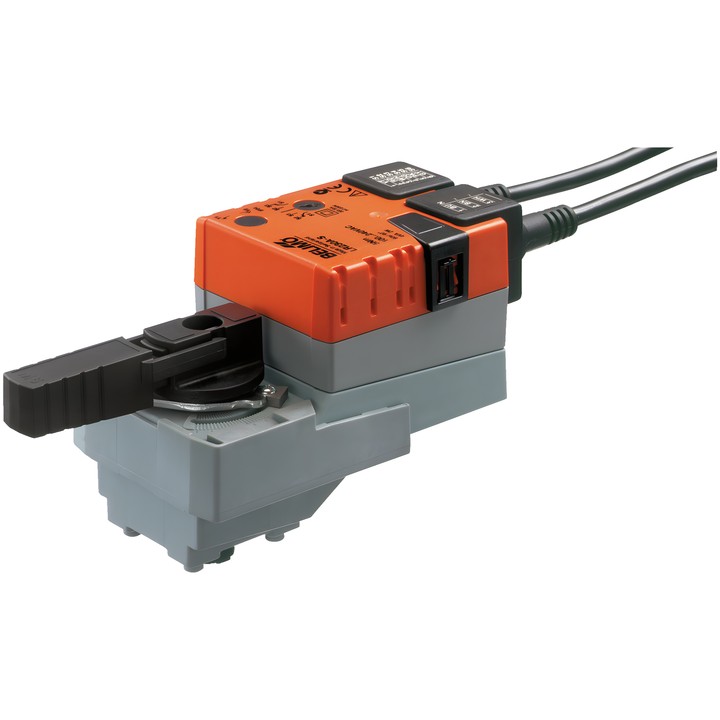

Belimo LR230A-S - servomotore rotativo per valvole a sfera

Belimo LR230A-S – servomotore rotativo per valvole a sfera

Il servomotore può essere montato direttamente su una valvola a sfera con una sola vite centrale. È dotato di comando manuale a pulsante con possibilità di blocco e di arresti meccanici dell’angolo di rotazione.

Caratteristiche e parametri principali

• Coppia del motore: 5 Nm.
• Tensione nominale: AC 100...240 V; frequenza: 50/60 Hz.
• Comando: Apri/Chiudi, a 3 punti.
• Tempo di corsa del motore: 90 s / 90°.
• Contatto ausiliario integrato: 1x SPDT, regolazione del punto di commutazione 0...100%.
• Potenza assorbita durante il funzionamento: 2 W; a riposo: 0.5 W; per il dimensionamento dei cavi: 4 VA.
• Collegamento di alimentazione e comando e collegamento del contatto ausiliario: ciascuno Kabel 1 m, 3x 0.75 mm².
• Indicatore di posizione meccanico e rimovibile; angolo di rotazione regolabile con arresti meccanici.
• Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: II, isolamento rinforzato.
