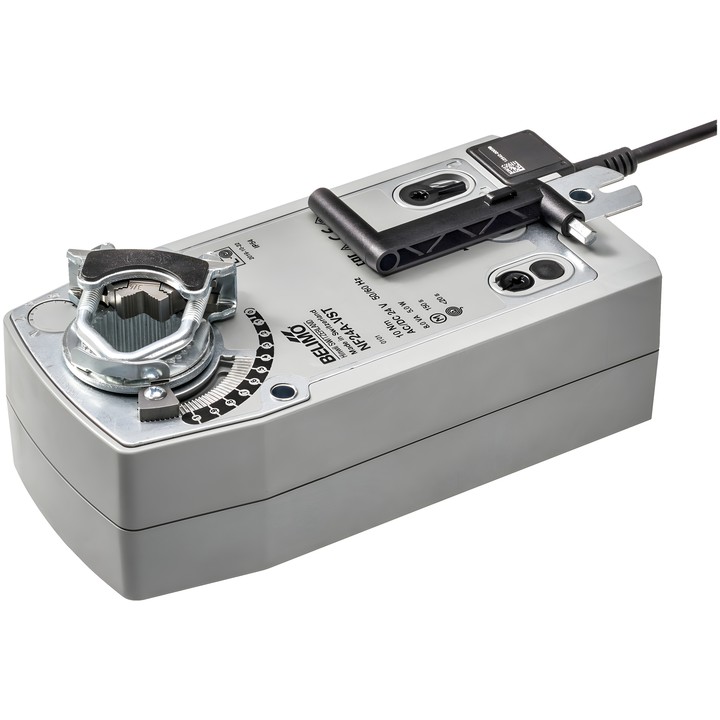

Belimo NF24A-VST - attuatore rotativo per serrande con funzione di sicurezza

Belimo NF24A-VST

Attuatore rotativo VAV-Universal con funzione di sicurezza, destinato alle unità VAV e CAV negli impianti tecnici degli edifici. La scheda tecnica indica una dimensione della serranda fino a circa 4 m².

Caratteristiche e parametri principali

• Coppia del motore: 10 Nm; coppia della funzione di sicurezza: 10 Nm.
• Tensione nominale: AC/DC 24 V; frequenza: 50/60 Hz.
• Controllo: comunicazione PP.
• Potenza assorbita durante il funzionamento: 5 W; in posizione di riposo: 2.5 W; per il dimensionamento dei cavi: 8 VA.
• Tempo di corsa del motore: 120 s / 90°; tempo di corsa della funzione di sicurezza: <20 s @ -20...50°C, <60 s @ -30°C.
• Angolo di rotazione: max. 95°; limitatore meccanico regolabile dell’angolo di rotazione e indicatore meccanico di posizione.
• Regolazione manuale tramite manovella e interruttore di blocco.
• Collegamento meccanico: morsetto universale per albero 10...25.4 mm.
• Collegamento di alimentazione e controllo: cavo da 0.5 m con connettore VST.
• Grado di protezione: IP54; temperatura ambiente: -30...50°C [-22...122°F].

È necessario effettuare l’adattamento durante la messa in servizio del sistema e dopo ogni modifica dell’angolo di rotazione. Collegamento in parallelo: no.
