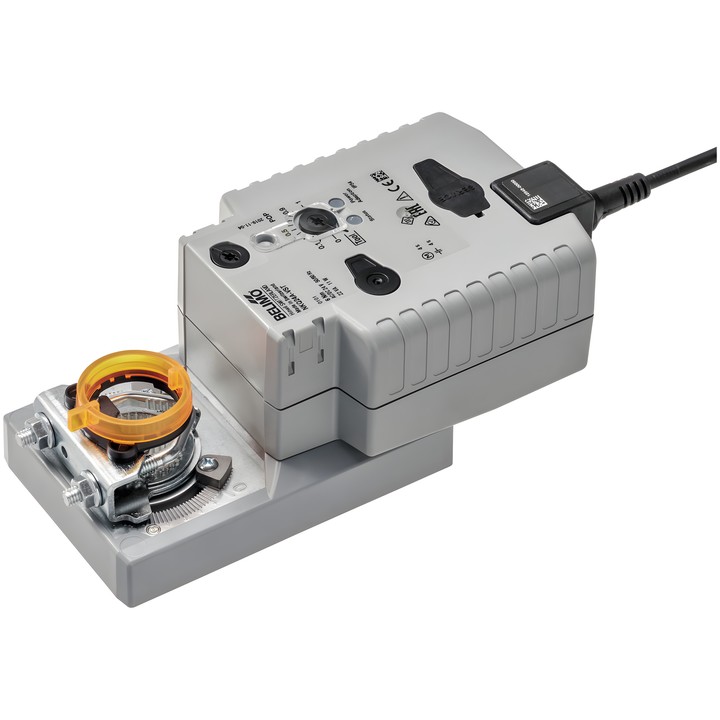

Belimo NKQ24A-VST - attuatore rotativo per serrande con funzione di sicurezza

Belimo NKQ24A-VST

Attuatore rotativo con funzione di sicurezza, destinato alle unità VAV e CAV negli impianti tecnici degli edifici. Dotato di morsetto universale per albero e cavo con connettore VST.

Caratteristiche e parametri principali

• Coppia del motore: 6 Nm; dimensione della serranda dell'aria: fino a circa 4 m².
• Tensione nominale: AC/DC 24 V; frequenza: 50/60 Hz.
• Comando: comunicazione PP.
• Tempo di corsa del motore: 4 s / 90°; tempo di corsa della funzione di sicurezza: 4 s / 90°.
• Posizione della funzione di sicurezza: 0...100%, regolabile con incrementi del 10%; direzione di movimento della funzione di sicurezza selezionabile tramite interruttore 0...100%.
• Potenza assorbita durante il funzionamento: 11 W; in posizione di riposo: 3 W; per il dimensionamento dei cavi: 22 VA.
• Regolazione manuale tramite pulsante; indicatore di posizione meccanico a innesto.
• Collegamento meccanico: morsetto universale per albero 8...26.7 mm.
• Collegamento di alimentazione e comando: cavo da 0.5 m con connettore VST.
• Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].

Prima della prima messa in funzione, i condensatori richiedono circa 15 s di precarica. È necessario eseguire l'adattamento durante la messa in funzione e dopo ogni modifica dell'angolo di rotazione.
