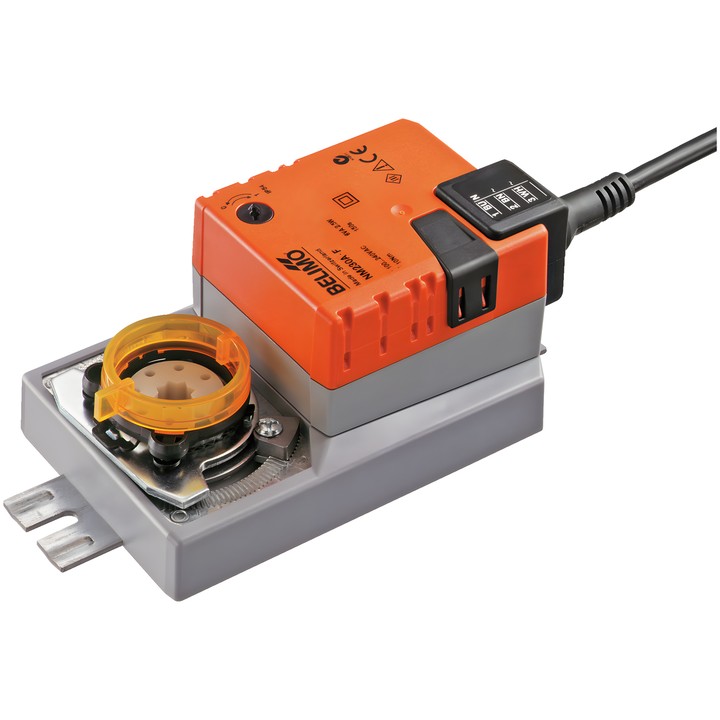

Belimo NM230A-F - attuatore per serrande 10 Nm

Belimo NM230A-F – attuatore per serrande

Attuatore progettato per regolare le serrande dell'aria negli impianti tecnici degli edifici. Secondo la scheda tecnica, è adatto a serrande con una superficie fino a circa 2 m².

Caratteristiche e parametri principali

• Coppia: 10 Nm.
• Tensione nominale: AC 100...240 V; frequenza: 50/60 Hz.
• Comando: Chiudi/Apri, a 3 punti.
• Tempo di corsa del motore: 150 s / 90°; angolo di rotazione: max. 95°.
• Direzione del movimento selezionabile tramite l'interruttore 0 (rotazione a sinistra) / 1 (rotazione a destra).
• Collegamento con accoppiamento geometrico 8x8 mm; montaggio diretto sull'albero della serranda.
• Comando manuale tramite pulsante con possibilità di blocco; regolazione dell'angolo di rotazione mediante arresti meccanici su entrambi i lati.
• Indicatore di posizione meccanico a innesto.
• Potenza assorbita durante il funzionamento: 2.5 W; in posizione di riposo: 0.6 W; potenza per il dimensionamento dei cavi: 5.5 VA.
• Collegamento di alimentazione e comando: cavo 1 m, 3x 0.75 mm².
• Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: II, isolamento rinforzato.
• Temperatura ambiente: -30...50°C [-22...122°F].
