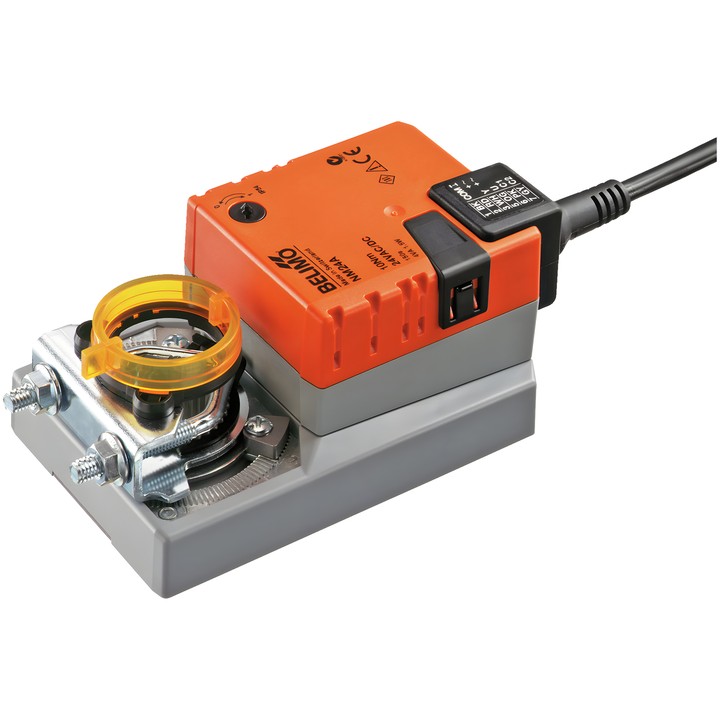

Belimo NM24A - servomotore per serrande

Belimo NM24A – servomotore per serrande

Servomotore destinato alla regolazione delle serrande dell’aria in impianti fissi di riscaldamento, ventilazione e condizionamento. Secondo la scheda tecnica, è progettato per serrande con una superficie fino a circa 2 m².

Caratteristiche e parametri principali

• Coppia: 10 Nm; tensione nominale: AC/DC 24 V; frequenza della tensione nominale: 50/60 Hz.
• Comando: Apri/Chiudi, a 3 punti; tempo di corsa del motore: 150 s / 90°.
• Il senso di rotazione si seleziona con l’interruttore 0 (rotazione a sinistra) / 1 (rotazione a destra).
• Angolo di rotazione: max. 95°, limitabile da entrambi i lati mediante finecorsa meccanici regolabili.
• Regolazione manuale tramite pulsante con possibilità di blocco; indicatore meccanico di posizione a innesto.
• Collegamento meccanico: morsetto universale 8...26.7 mm; collegamento di alimentazione e comando: cavo 1 m, 3x 0.75 mm².
• Potenza assorbita durante il funzionamento: 1.5 W; a riposo: 0.2 W; potenza di dimensionamento: 3.5 VA.
• Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].
