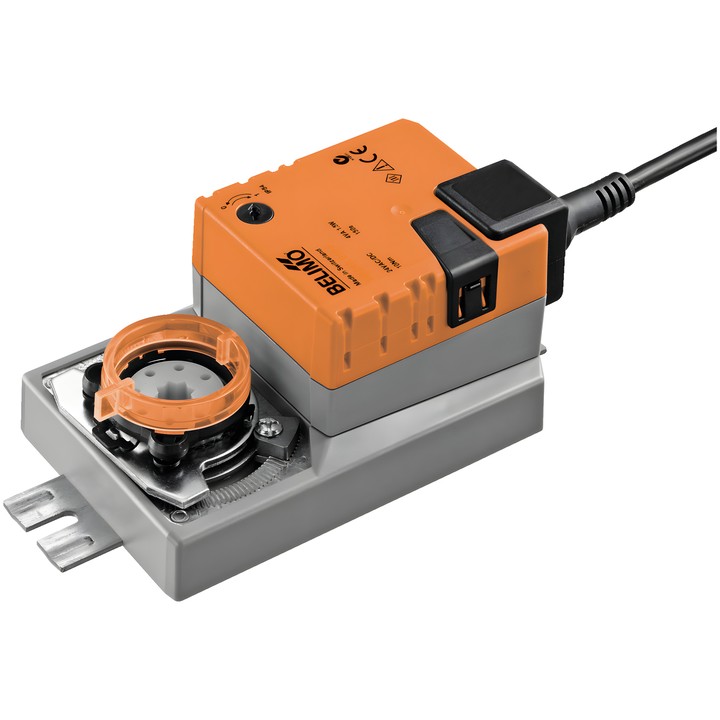

Belimo NM24A-F - servomotore per serrande

Belimo NM24A-F – servomotore per serrande

Servomotore progettato per regolare le serrande negli impianti tecnici degli edifici. Secondo la scheda tecnica, è destinato a serrande dell’aria con una superficie fino a circa 2 m².

Caratteristiche e parametri principali

• Coppia: 10 Nm.
• Tensione nominale: AC/DC 24 V; frequenza: 50/60 Hz.
• Comando: Apri/Chiudi a 3 punti.
• Tempo di funzionamento del motore: 150 s / 90°; angolo di rotazione: max. 95°, con arresti meccanici regolabili su entrambi i lati.
• Direzione di movimento selezionabile tramite interruttore 0 (rotazione a sinistra) / 1 (rotazione a destra).
• Regolazione manuale tramite pulsante con possibilità di blocco; indicatore di posizione meccanico e rimovibile.
• Collegamento meccanico: accoppiamento geometrico 8x8 mm.
• Collegamento di alimentazione e comando: cavo da 1 m, 3x 0.75 mm².
• Potenza assorbita: 1.5 W durante il movimento e 0.2 W a riposo; valore per il dimensionamento dei cavi: 3.5 VA.
• Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].
