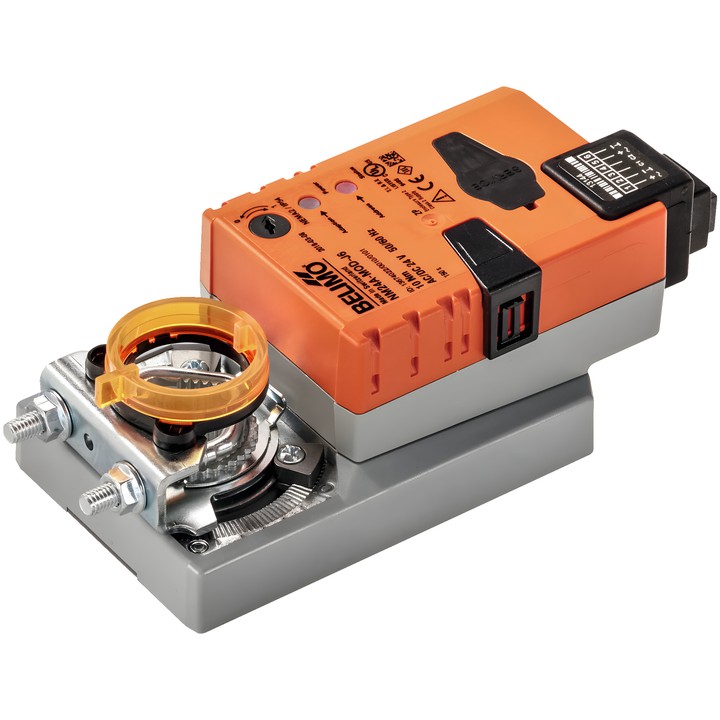

Belimo NM24A-MOD-J6 - attuatore per serrande

Belimo NM24A-MOD-J6

Attuatore comunicante per la regolazione delle serrande negli impianti tecnici degli edifici. È progettato per serrande dell’aria con una superficie fino a circa 2 m². Riceve un segnale di comando digitale e trasmette lo stato attuale tramite BACnet MS/TP o Modbus RTU.

Caratteristiche e parametri principali

• Coppia: 10 Nm; tensione nominale: AC/DC 24 V, 50/60 Hz.
• Comunicazione: BACnet MS/TP e Modbus RTU; impostazione di fabbrica: Modbus RTU.
• Tempo di funzionamento del motore: 150 s / 90°; tempo di funzionamento regolabile: 43...173 s.
• Angolo di rotazione: max. 95°; arresti meccanici regolabili su entrambi i lati.
• Direzione del movimento selezionabile con interruttore 0/1; regolazione manuale con pulsante e possibilità di blocco.
• Morsetto universale per alberi da 8...26.7 mm; indicatore di posizione meccanico a innesto.
• Potenza assorbita durante il funzionamento: 3.5 W; in posizione di riposo: 1.4 W; per il dimensionamento dei cavi: 6 VA.
• Collegamento di alimentazione e comando: presa RJ12.
• Grado di protezione IEC/EN: IP40; classe di protezione IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].

All’accensione dell’alimentazione, l’attuatore esegue una sincronizzazione. L’adattamento del campo di regolazione può essere avviato manualmente; alcuni parametri possono essere modificati tramite Belimo Assistant 2.
