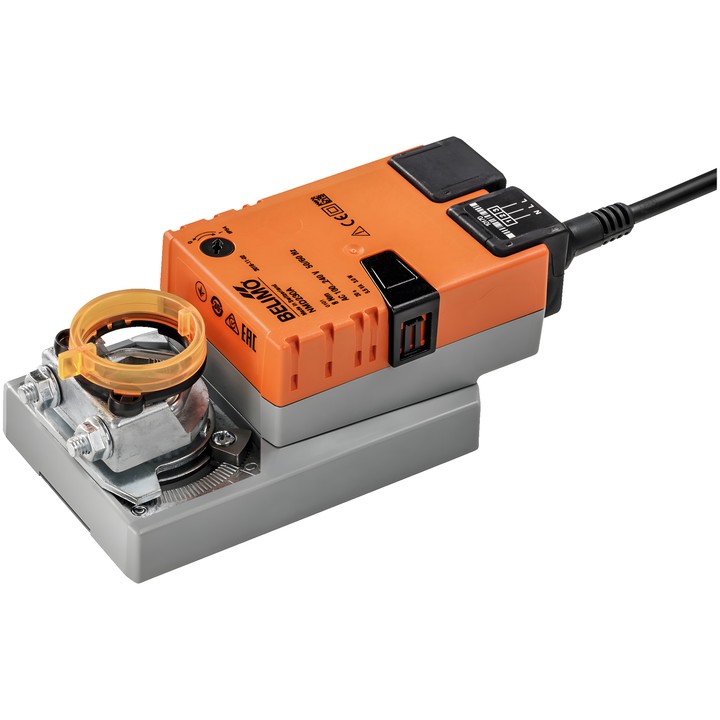

Belimo NMD230A - servomotore per serrande

Belimo NMD230A – servomotore per serrande

Servomotore progettato per il posizionamento delle serrande negli impianti tecnici degli edifici. Secondo la scheda tecnica, può azionare serrande dell’aria con una superficie fino a circa 1.5 m².

Caratteristiche e parametri principali

• Coppia del motore: 8 Nm.
• Tensione nominale: AC 100...240 V; frequenza: 50/60 Hz.
• Comando: Apri/Chiudi, a 3 punti.
• Tempo di corsa del motore: 20 s / 90°.
• Angolo di rotazione: max. 95°; regolabile su entrambi i lati mediante limitatori meccanici.
• Direzione di movimento selezionabile con l’interruttore 0 (rotazione a sinistra) / 1 (rotazione a destra).
• Comando manuale a pulsante con possibilità di blocco; indicatore meccanico di posizione.
• Collegamento meccanico: morsetto di montaggio universale reversibile per 10...20 mm.
• Collegamento di alimentazione e comando: cavo 1 m, 3x 0.75 mm².
• Potenza assorbita: 3 W durante il movimento, 1 W a riposo; potenza di dimensionamento per la scelta dei cavi: 5.5 VA.
• Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: II, isolamento rinforzato.
• Temperatura ambiente: -30...50°C [-22...122°F].
