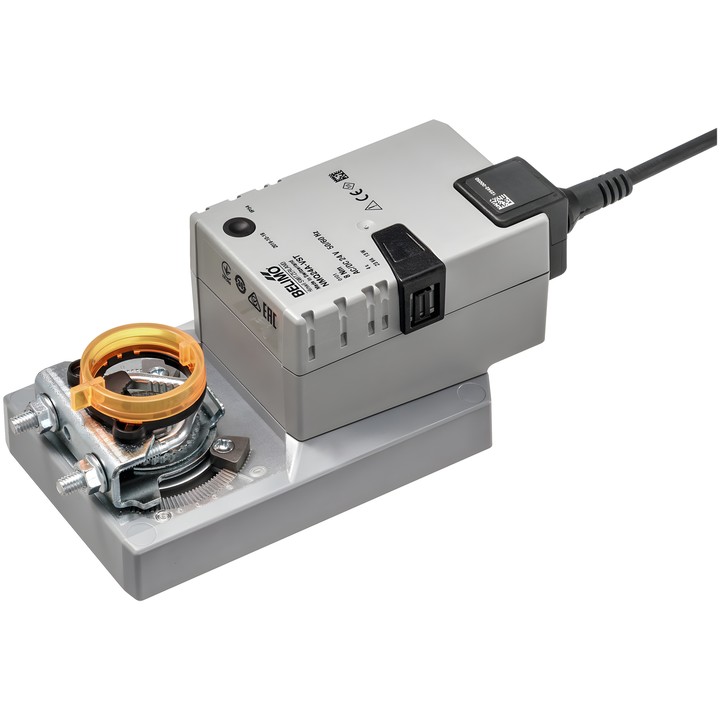

Belimo NMQ24A-VST-RE - attuatore rotativo per VAV e CAV

Belimo NMQ24A-VST-RE

Attuatore rotativo in versione VAV-Universal retrofit, predisposto per il collegamento alle unità VAV e CAV negli impianti tecnici degli edifici. La scheda tecnica indica una dimensione della serranda dell’aria fino a circa 2 m².

Caratteristiche e parametri principali

• Coppia: 8 Nm; tempo di corsa del motore: 4 s / 90°.
• Tensione nominale: AC/DC 24 V; frequenza della tensione nominale: 50/60 Hz.
• Comando: comunicazione PP.
• Potenza assorbita durante il movimento: 13 W; a riposo: 2 W; potenza per il dimensionamento dei cavi: 23 VA.
• Angolo di rotazione: max. 95°, con arresti meccanici regolabili su entrambi i lati.
• Azionamento manuale tramite pulsante con possibilità di blocco; indicatore di posizione meccanico a innesto.
• Collegamento meccanico: morsetto universale per albero 8...26.7 mm.
• Collegamento di alimentazione e comando: cavo da 0.5 m con connettore VST.
• Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: III, Safety Extra-Low Voltage (SELV).

È necessaria un’adattamento dopo l’avvio del sistema e dopo ogni modifica dell’angolo di rotazione.
