Belimo NR24A-SR-TP - attuatore rotativo per valvole a sfera

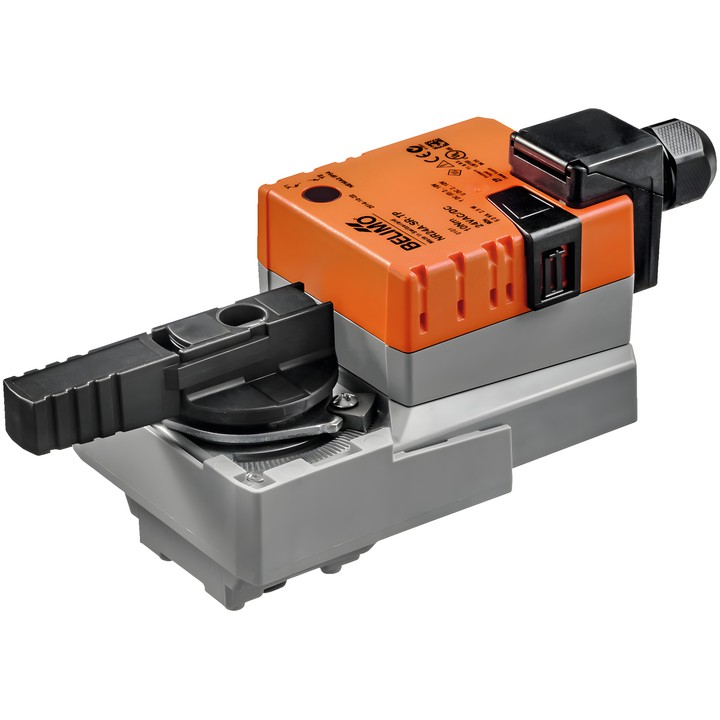

Attuatore rotativo Belimo NR24A-SR-TP

NR24A-SR-TP è un attuatore rotativo modulante per valvole a sfera. Il segnale di controllo Y determina la posizione dell’attuatore, mentre la tensione di retroazione U serve a indicare elettricamente la posizione della valvola.

Caratteristiche e parametri principali

• Coppia del motore: 10 Nm.
• Tensione nominale: AC/DC 24 V; frequenza della tensione nominale: 50/60 Hz.
• Campo di controllo Y: 2...10 V; segnale di retroazione della posizione U: 2...10 V.
• Tempo di corsa del motore: 90 s / 90°.
• Potenza assorbita durante il funzionamento: 2.5 W; a riposo: 0.4 W; per il dimensionamento dei cavi: 5 VA.
• Collegamento di alimentazione e controllo: morsetti 4 mm² (cavo ø4...10 mm, a 4 conduttori).
• Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Regolazione manuale tramite pulsante con possibilità di blocco; indicatore meccanico di posizione e angolo di rotazione regolabile con arresti meccanici.

L’attuatore si monta direttamente sulla valvola a sfera con una sola vite centrale. È protetto contro il sovraccarico e si arresta automaticamente al raggiungimento del fine corsa.
