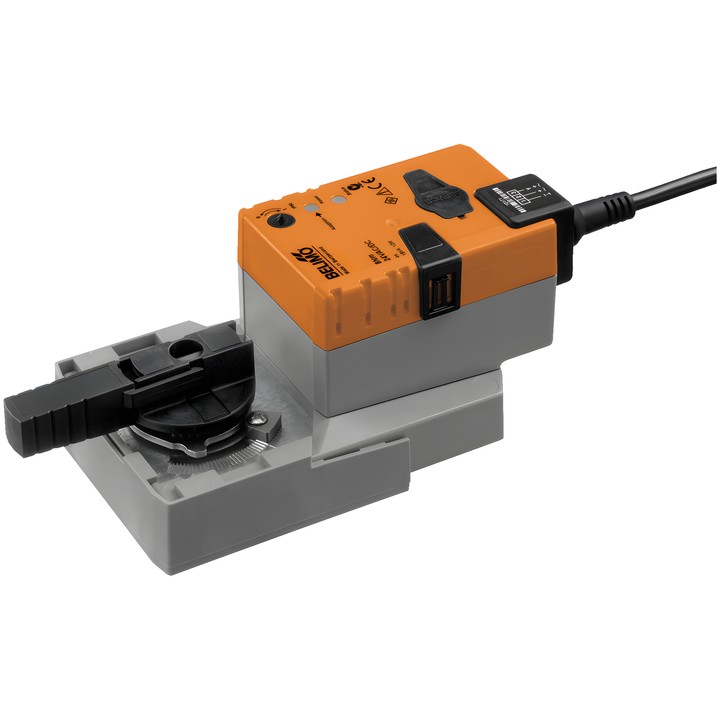

Belimo NRQ24A-SR - attuatore rotativo per valvole a sfera

Belimo NRQ24A-SR

Attuatore rotativo modulante per valvole a sfera. Il segnale di comando Y determina la posizione dell'attuatore, mentre il segnale di retroazione U consente la lettura elettrica della posizione.

Caratteristiche principali e dati tecnici

• Coppia: 8 Nm.
• Tensione nominale: AC/DC 24 V; frequenza: 50/60 Hz.
• Campo di funzionamento Y: 2...10 V; segnale di retroazione della posizione U: 2...10 V.
• Tempo di corsa del motore: 9 s / 90°.
• Potenza assorbita durante il funzionamento: 13 W; a riposo: 2 W; per il dimensionamento dei cavi: 23 VA.
• Collegamento di alimentazione e comando: cavo 1 m, 4x 0.75 mm².
• Regolazione manuale tramite pulsante con possibilità di blocco; indicatore meccanico di posizione.
• Angolo di rotazione regolabile con arresti meccanici; adattamento del campo di regolazione manuale, automatico alla prima accensione dell'alimentazione.
• Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...40°C.
