Belimo P500A - potenziometro di retroazione 500 Ω

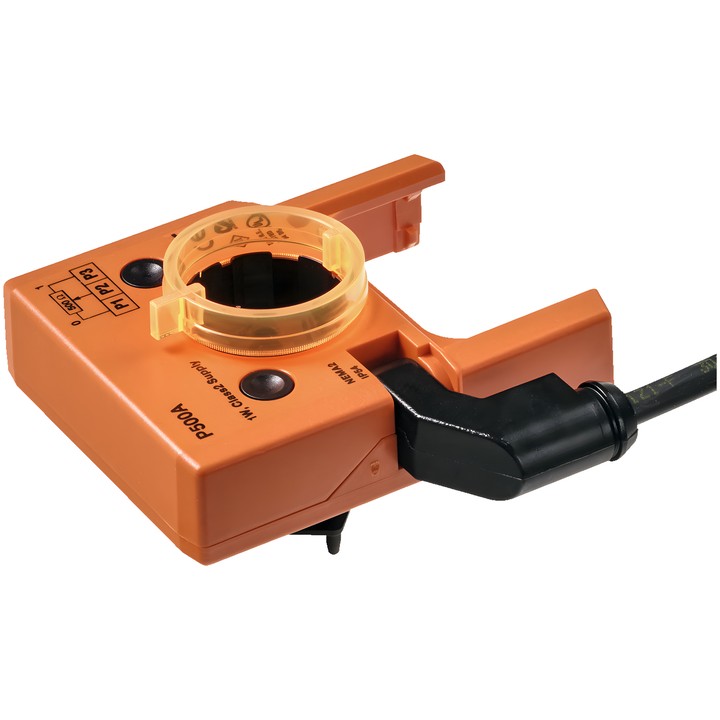

Potenziometro di retroazione Belimo P500A

Il P500A è un potenziometro di retroazione a montaggio applicato per servocomandi per serrande e servocomandi rotativi. La piastra di supporto trasferisce la posizione dal morsetto dell’albero di un servocomando per serrande o dall’indicatore di posizione di un servocomando rotativo al potenziometro.

Il dispositivo è progettato per il controllo modulante delle serrande in abbinamento a regolatori con retroazione fissa. Può essere utilizzato anche con sistemi standard di indicazione della posizione delle serrande o come regolatore per servocomandi che operano in parallelo.

Principali dati tecnici

• Resistenza nominale: 500 Ω; tolleranza: ±5%.
• Potenza nominale: Max. 1 W; linearità: ±2%; risoluzione: Min. 1%.
• Resistenza residua: Max. 5% su entrambi i lati.
• Collegamento del potenziometro: cavo da 1 m, 3 x 0.75 mm², FRNC (senza alogeni).
• Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].
• Umidità ambiente: Max. 95% RH, senza condensa.

Il potenziometro si monta direttamente in corrispondenza del morsetto dell’albero del servocomando per serrande o sull’indicatore di posizione del servocomando rotativo.
