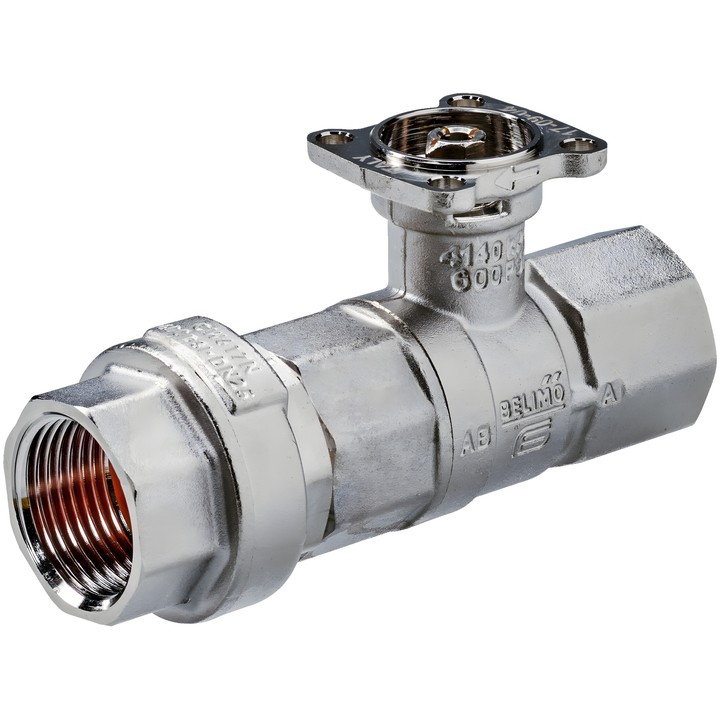

Belimo R225FL-J - valvola PI limitatrice di portata a 2 vie

Belimo R225FL-J – dati tecnici

Valvola a sfera a 2 vie con limitatore di portata PI integrato, progettata per impianti idraulici chiusi. Nel campo di pressione differenziale di 20...280 kPa, il limitatore mantiene una portata costante quando la valvola è aperta di 90°.

• Diametro nominale: DN 25; pressione nominale: PN 25.
• Attacco: filettatura interna Rp 1".
• Portata nominale V'nom: 3600 l/h (1.00 l/s).
• Fluido: acqua; temperatura del fluido: 2...60°C [36...140°F].
• Pressione differenziale: ∆p 20...280 kPa; si raccomandano 50 kPa per un funzionamento silenzioso.
• Pressione di chiusura: 520 kPa.
• Tenuta: a tenuta di bolle d’aria, classe di tenuta A (EN 12266-1).
• Corpo e stelo: ottone nichelato; elemento di chiusura: ottone cromato.
• Angolo di rotazione: 90°.

Istruzioni di montaggio

Posizione di montaggio consentita: da verticale a orizzontale rispetto allo stelo. Non montare con lo stelo rivolto verso il basso. Rispettare la direzione del flusso indicata dalla freccia sul corpo.
