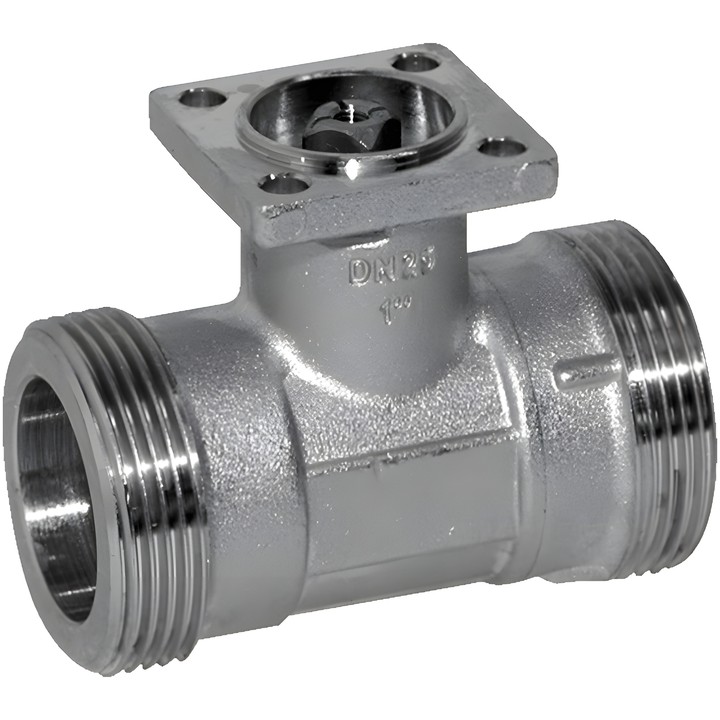

Belimo R417 - Valvola a sfera di regolazione caratterizzata a 2 vie

Belimo R417 – valvola di regolazione a 2 vie

Valvola di regolazione con otturatore caratterizzato per impianti idraulici aperti e chiusi. L’otturatore garantisce una caratteristica di portata a percentuale uguale. La valvola è azionata da un attuatore rotativo.

Principali dati tecnici

• Configurazione: 2 vie; DN 20; PN 40.
• Attacco tubazione: filettatura maschio G 1 1/4", conforme a ISO 228-1.
• Kvs: 4 m³/h; ∆pmax 200 kPa; pressione di chiusura: 1400 kPa.
• Fluido: acqua, acqua con un massimo del 50% vol. di glicole.
• Temperatura del fluido: -10...100°C [14...212°F].
• Caratteristica di portata: a percentuale uguale; perdita ammissibile: a tenuta di bolle, classe di tenuta A.
• Corpo: ottone nichelato; elemento di chiusura e stelo: acciaio inossidabile.
• Angolo di rotazione: 90°; campo di funzionamento: 15...90°.

Istruzioni di montaggio

Posizione di montaggio consentita: da verticale a orizzontale rispetto allo stelo. Non è consentito il montaggio con lo stelo rivolto verso il basso. Rispettare la direzione del flusso indicata dalla freccia sul corpo.

Con una temperatura del fluido di -10...2°C, si consiglia di prolungare il collo della valvola. La temperatura del fluido consentita può dipendere dal tipo di attuatore; i limiti sono riportati nelle schede tecniche degli attuatori.
