Belimo S2A/300 GR - contatto ausiliario a innesto

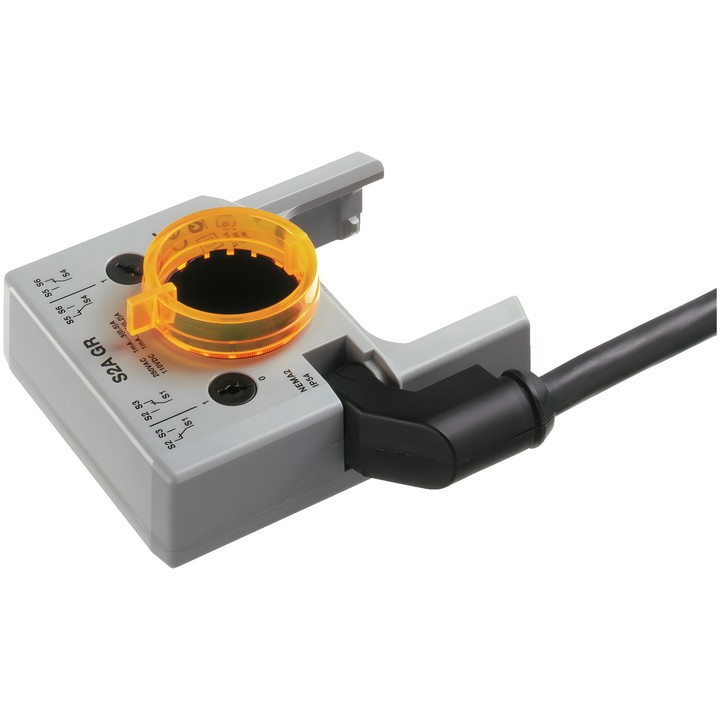

Contatto ausiliario Belimo S2A/300 GR

Contatto ausiliario a innesto per l'indicazione della posizione o l'esecuzione di funzioni di commutazione a un'impostazione angolare selezionata dell'attuatore. Destinato ad attuatori per serrande e attuatori rotativi. I punti di commutazione si impostano tramite la manopola; è possibile leggere la posizione attuale dell'interruttore.

Caratteristiche e specifiche principali

• Contatti ausiliari: 2x SPDT.
• Punti di commutazione: regolabili nell'intervallo 0...100% della rotazione dell'attuatore.
• Portata dei contatti: 1 mA...3 A (0.5 A induttivo), DC 5 V...AC 250 V / 1 mA...0.5 A (0.2 A induttivo; L/R = 3.4 ms), DC 5 V...DC 110 V.
• Collegamento: cavo da 3 m, 6 x 0.75 mm², FRNC (senza alogeni).
• Grado di protezione: IP54; NEMA 2. Tipo di involucro: UL Enclosure Type 2.
• Temperatura ambiente: -30...50°C [-22...122°F].
• Colore del coperchio e della base dell'involucro: grigio.

L'interruttore si monta direttamente presso il morsetto dell'asse dell'attuatore per serranda o presso l'indicatore di posizione dell'attuatore rotativo. Le impostazioni del contatto ausiliario devono essere eseguite esclusivamente con l'alimentazione scollegata.
