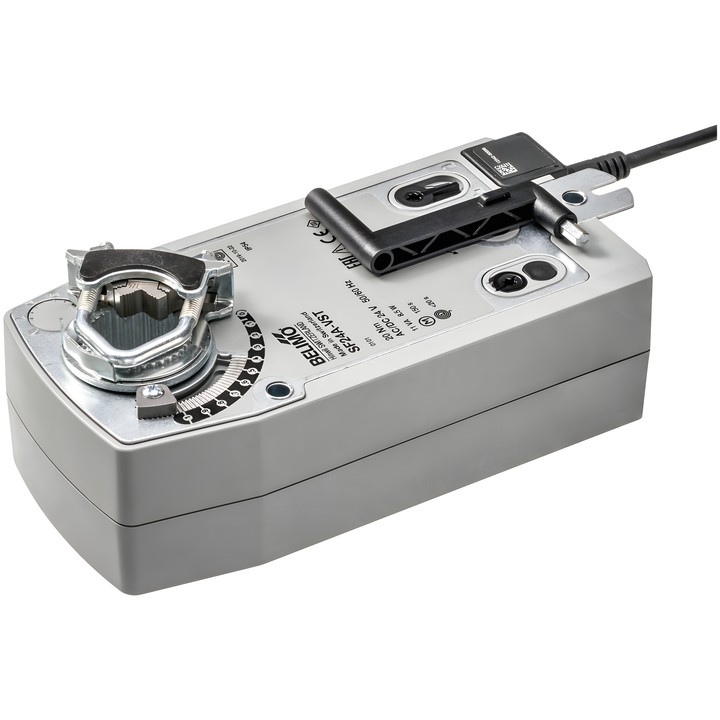

Belimo SF24A-VST - servomotore rotativo per serrande con funzione di sicurezza

Belimo SF24A-VST

Servomotore rotativo VAV-Universal con funzione di sicurezza, destinato alle unità VAV e CAV negli impianti tecnici degli edifici. Secondo la scheda tecnica, è adatto a serrande aria con una superficie fino a circa 4 m².

Caratteristiche e parametri principali

• Coppia del motore e della funzione di sicurezza: 20 Nm.
• Tensione nominale: AC/DC 24 V; frequenza: 50/60 Hz.
• Controllo: comunicazione PP.
• Tempo di funzionamento del motore: 120 s / 90°; tempo di funzionamento della funzione di sicurezza: <20 s @ -20...50°C, <60 s @ -30°C.
• Potenza assorbita durante il funzionamento: 8.5 W; a riposo: 3.5 W; potenza di dimensionamento: 11 VA.
• Cavo da 0.5 m con connettore a innesto VST per alimentazione e controllo.
• Angolo di rotazione massimo: 95°; limitatore meccanico regolabile dell’angolo di rotazione e indicatore meccanico di posizione.
• Regolazione manuale tramite manovella e interruttore di blocco.
• Morsetto universale per alberi da 10...25.4 mm.
• Grado di protezione: IP54; temperatura ambiente: -30...50°C [-22...122°F].

È necessario eseguire un adattamento dopo la messa in funzione del sistema e dopo ogni modifica dell’angolo di rotazione. Per garantire il grado di protezione IP e il collegamento elettrico, il connettore VST deve essere inserito completamente nella presa.
