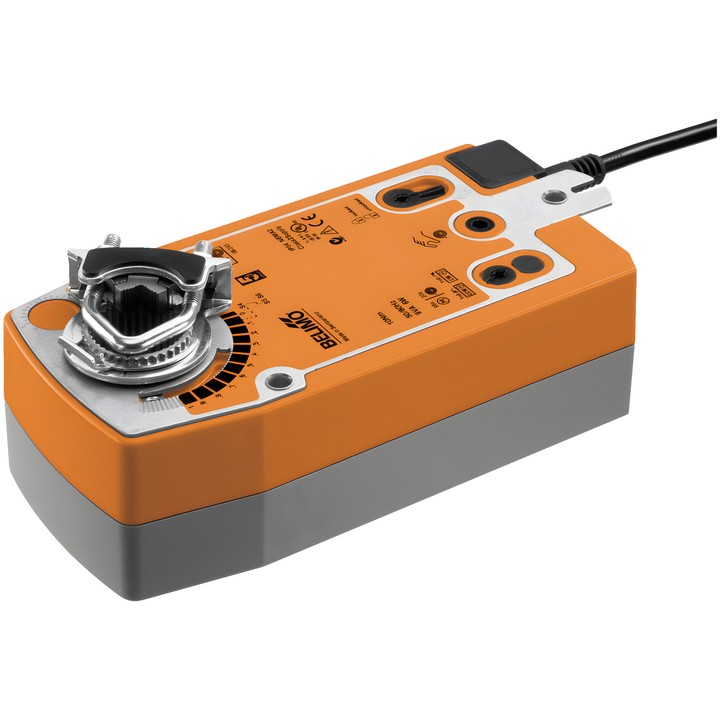

Belimo SFA - servomotore rotativo per serrande con funzione di sicurezza

Belimo SFA – servomotore per serrande dell’aria

Servomotore rotativo con funzione di sicurezza per il posizionamento delle serrande negli impianti tecnici degli edifici. Durante il funzionamento, il servomotore posiziona la serranda e tende la molla di ritorno; in caso di interruzione dell’alimentazione, la molla la porta nella posizione di sicurezza. Secondo la scheda tecnica, è destinato a serrande dell’aria con superficie fino a circa 4 m².

Principali dati tecnici

• Coppia del motore e della funzione di sicurezza: 20 Nm.
• Tensione nominale: AC 24...240 V / DC 24...125 V; frequenza della tensione nominale: 50/60 Hz.
• Comando: Apri/Chiudi.
• Tempo di corsa del motore: 75 s / 90°; tempo di corsa della funzione di sicurezza: <20 s @ -20...50°C, <60 s @ -30°C.
• Angolo di rotazione: max. 95°, regolabile tramite arresti meccanici.
• Collegamento meccanico: morsetto universale 10...25.4 mm; la direzione di movimento del motore e della funzione di sicurezza si seleziona con il montaggio S/D.
• Azionamento manuale mediante manovella e interruttore di blocco; indicatore meccanico di posizione.
• Potenza assorbita durante il movimento: 7 W; in posizione di riposo: 3.5 W; potenza di dimensionamento per la scelta del cavo: 18 VA.
• Collegamento di alimentazione e comando: cavo 1 m, 2x 0.75 mm².
• Grado di protezione: IP54; temperatura ambiente: -30...50°C [-22...122°F].
