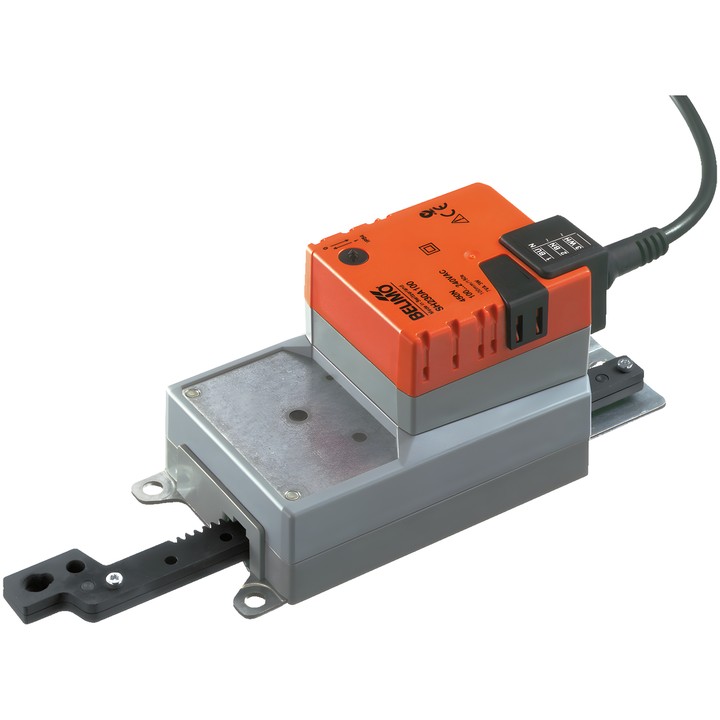

Belimo SH230A100 - attuatore lineare per serrande

Attuatore lineare Belimo SH230A100

Il modello SH230A100 è utilizzato per regolare serrande dell’aria e paratoie negli impianti tecnici degli edifici. Secondo la scheda tecnica, è progettato per serrande dell’aria con una superficie fino a circa 3 m².

Caratteristiche e parametri principali

• Forza di azionamento: 450 N.
• Tensione nominale: AC 100...240 V; frequenza: 50/60 Hz.
• Comando: Chiudi/Apri, a 3 punti.
• Corsa: 100 mm; max. 100 mm, regolabile a incrementi di 20 mm. La corsa può essere limitata su entrambi i lati mediante arresti meccanici.
• Tempo di funzionamento del motore: 150 s / 100 mm.
• Potenza assorbita durante il funzionamento: 3 W; in posizione di riposo: 0.6 W; potenza per il dimensionamento dei cavi: 7 VA.
• Direzione del movimento selezionabile tramite interruttore 0 (esteso) / 1 (retratto).
• Regolazione manuale tramite pulsante con possibilità di blocco.
• Collegamento di alimentazione e comando: cavo 1 m, 3x 0.75 mm².
• Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: II, isolamento rinforzato.
• Temperatura ambiente: -30...50°C [-22...122°F].

L’attuatore è protetto dal sovraccarico e si arresta automaticamente al raggiungimento del finecorsa. Durante il montaggio, attenersi alle raccomandazioni del produttore relative alle forze trasversali.
