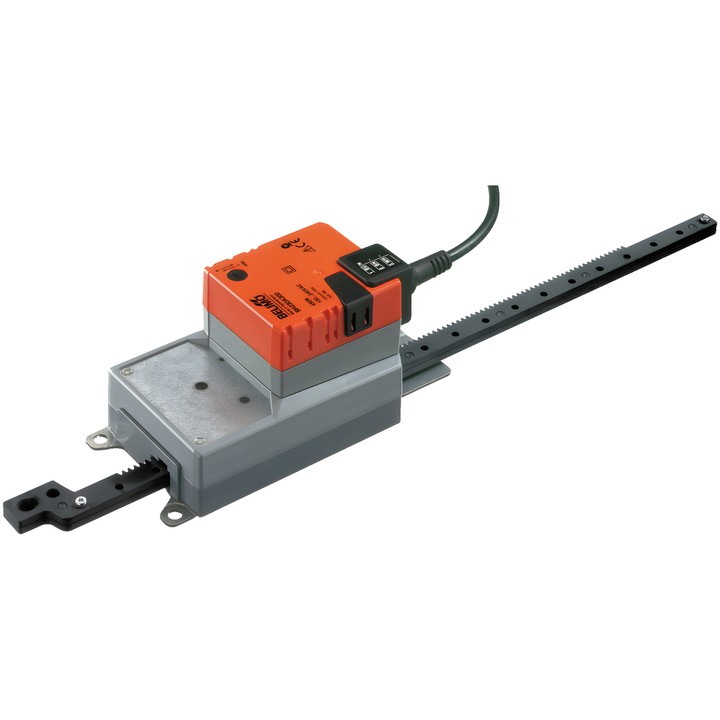

Belimo SH230A300 - attuatore lineare per serrande

Belimo SH230A300 – attuatore lineare

Attuatore destinato alla regolazione di serrande dell’aria e valvole a saracinesca in impianti fissi di riscaldamento, ventilazione e condizionamento. Secondo la documentazione, è adatto a serrande dell’aria con una superficie fino a circa 3 m².

Caratteristiche e specifiche principali

• Forza dell’attuatore: 450 N.
• Tensione nominale: AC 100...240 V; frequenza: 50/60 Hz.
• Comando: Chiudi/Apri, a 3 punti.
• Corsa: max. 300 mm, regolabile a incrementi di 20 mm; limitabile su entrambi i lati tramite arresti meccanici di fine corsa.
• Tempo di corsa del motore: 150 s / 100 mm.
• Direzione del movimento selezionabile con l’interruttore 0 (esteso) / 1 (retratto).
• Regolazione manuale tramite pulsante, con possibilità di blocco.
• Consumo di potenza: 3 W durante il funzionamento e 0.6 W in posizione di riposo; potenza di dimensionamento per la scelta del cavo: 7 VA.
• Collegamento di alimentazione e comando: cavo 1 m, 3x 0.75 mm².
• Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: II, isolamento rinforzato.
• Temperatura ambiente: -30...50°C [-22...122°F].

L’attuatore è protetto dai sovraccarichi e si arresta automaticamente al raggiungimento dell’arresto di fine corsa. Il funzionamento in parallelo è possibile tenendo conto dei dati prestazionali.
