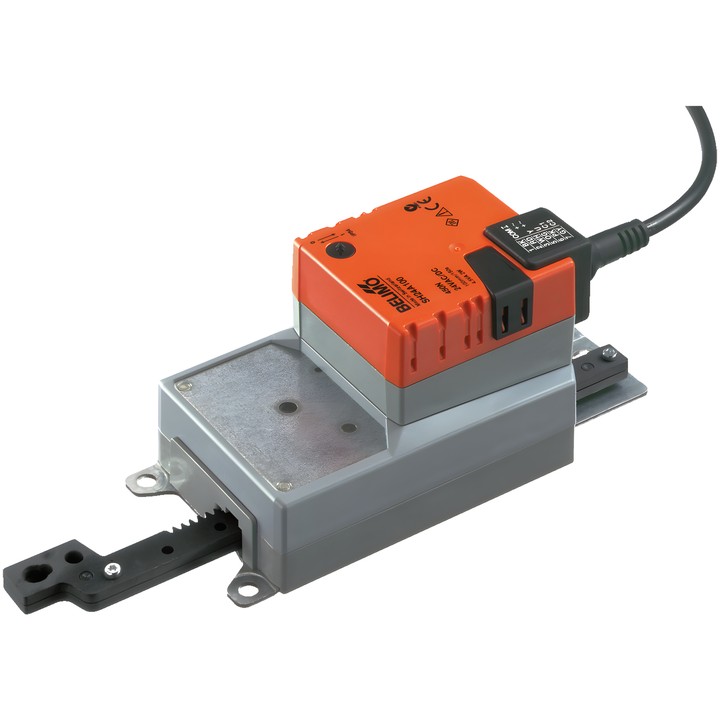

Belimo SH24A100 – attuatore lineare

Il modello SH24A100 è utilizzato per regolare serrande dell’aria e saracinesche negli impianti tecnici degli edifici. Secondo la scheda tecnica, è destinato a serrande dell’aria con una superficie fino a circa 3 m².

Caratteristiche principali

• Forza di azionamento: 450 N.
• Tensione nominale: AC/DC 24 V; frequenza nominale: 50/60 Hz.
• Comando: Chiudi/Apri, a 3 punti.
• Corsa: 100 mm; la lunghezza massima della corsa è regolabile con incrementi di 20 mm mediante arresti meccanici.
• Tempo di funzionamento del motore: 150 s / 100 mm.
• Potenza assorbita durante il funzionamento: 2 W; in posizione di riposo: 0.2 W; per il dimensionamento dei cavi: 4.5 VA.
• Direzione del movimento selezionabile con l’interruttore 0 (esteso) / 1 (rientrato).
• Regolazione manuale tramite pulsante con possibilità di blocco.
• Collegamento di alimentazione e comando: cavo 1 m, 3x 0.75 mm².
• Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].

L’attuatore è dotato di protezione da sovraccarico e si arresta automaticamente al raggiungimento del finecorsa. Per l’installazione in presenza di forze trasversali, la scheda tecnica indica l’uso di un’apposita staffa girevole e di un elemento di accoppiamento.
