Belimo SH24A300 - attuatore lineare

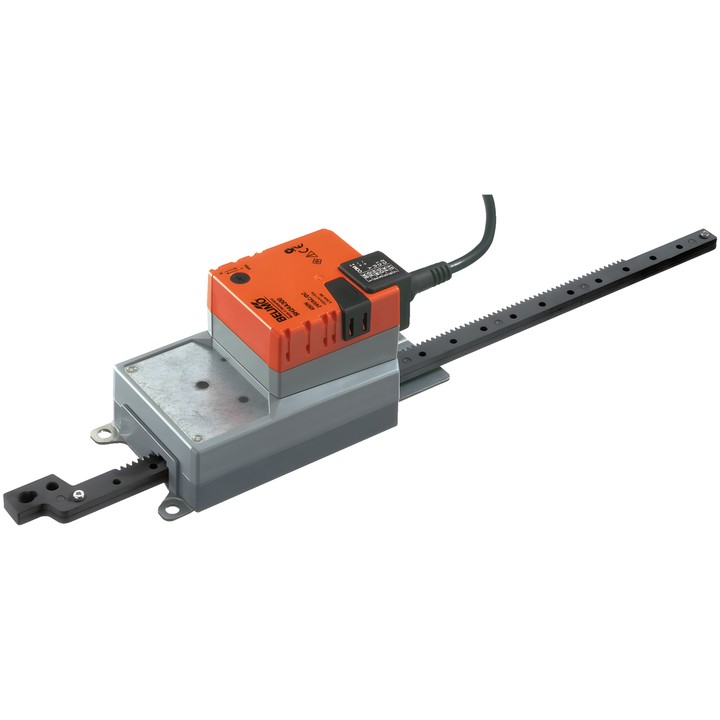

Attuatore lineare Belimo SH24A300

Attuatore destinato alla regolazione di serrande e valvole a saracinesca negli impianti tecnici degli edifici. Secondo la scheda tecnica, è adatto a serrande dell’aria con una superficie fino a circa 3 m².

Caratteristiche principali

• Forza dell’attuatore: 450 N.
• Tensione nominale: AC/DC 24 V; frequenza della tensione nominale: 50/60 Hz.
• Comando: Chiudi/Apri, a 3 punti.
• Corsa: 300 mm; lunghezza massima della corsa 300 mm, regolabile a intervalli di 20 mm. La corsa è limitata su entrambi i lati da arresti meccanici.
• Tempo di movimento del motore: 150 s / 100 mm.
• Assorbimento durante il funzionamento: 2 W; in posizione di riposo: 0.2 W; per il dimensionamento dei cavi: 4.5 VA.
• Il senso di movimento del motore si seleziona con l’interruttore 0 (esteso) / 1 (retratto).
• Azionamento manuale tramite pulsante con possibilità di blocco.
• Collegamento di alimentazione e comando: cavo 1 m, 3x 0.75 mm².
• Grado di protezione IEC/EN IP54; classe di protezione IEC/EN III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].

L’attuatore è protetto contro i sovraccarichi e si arresta automaticamente al raggiungimento del finecorsa.
