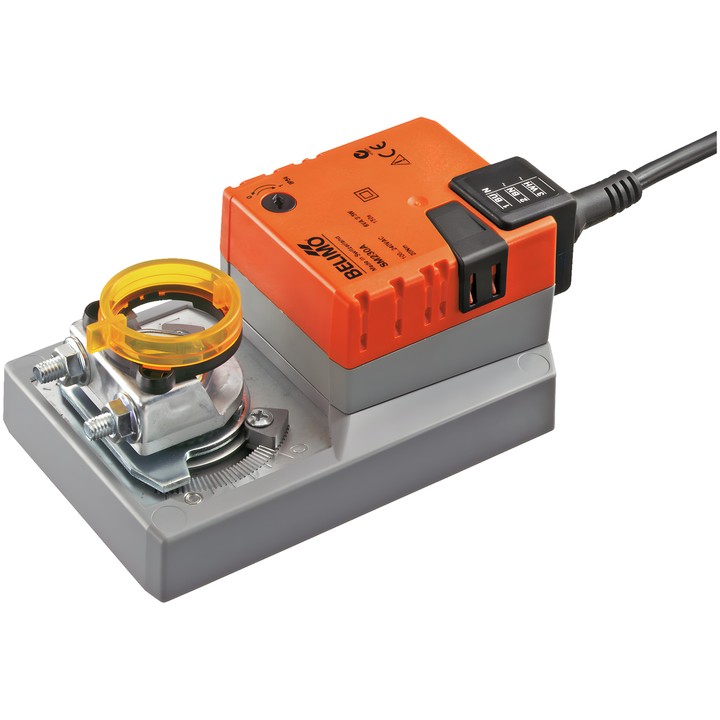

Belimo SM230A - servomotore per serrande

Belimo SM230A - servomotore per serrande

Belimo
666,89 zł
Tasse incluse
542,19 zł tax excluded

Servomotore rotativo Belimo SM230A per serrande, con coppia di 20 Nm e alimentazione AC 100...240 V. Supporta il comando Chiudi/Apri e a 3 punti; il tempo di corsa è 150 s / 90°.

Dotato di staffa di montaggio universale reversibile 10...20 mm, comando manuale a pulsante e limitatori meccanici dell’angolo di rotazione.

Consegna in circa 14 giorni
Condividi

Belimo SM230A – servomotore per serrande

Servomotore per la regolazione delle serrande negli impianti tecnici degli edifici. Secondo la scheda tecnica, è destinato a serrande dell’aria con una superficie fino a circa 4 m².

Caratteristiche principali e dati tecnici

  • Coppia: 20 Nm.
  • Tensione nominale: AC 100...240 V; frequenza: 50/60 Hz.
  • Comando: Chiudi/Apri, a 3 punti.
  • Tempo di corsa del motore: 150 s / 90°; angolo di rotazione massimo: 95°.
  • Direzione del movimento selezionabile tramite interruttore: 0 (rotazione a sinistra) / 1 (rotazione a destra).
  • Comando manuale a pulsante con possibilità di blocco; angolo di rotazione limitato da arresti meccanici regolabili.
  • Staffa di montaggio universale reversibile 10...20 mm; indicatore di posizione meccanico rimovibile.
  • Collegamento di alimentazione e comando: cavo da 1 m, 3x 0.75 mm².
  • Potenza assorbita durante il movimento: 2.5 W; a riposo: 0.6 W; valore per il dimensionamento dei cavi: 6 VA.
  • Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: II, isolamento rinforzato.
  • Temperatura ambiente: -30...50°C [-22...122°F].

  • Marca
    Belimo
  • Riferimento
    SM230A
  • ean13
    7630498114311

  • Tensione AC/DC
    AC 100...240 V
  • Potenza assorbita (in movimento)
    2.5 W
  • Potenza assorbita (mantenimento)
    0.6 W
  • Potenza nominale
    6 VA
  • Collegamento per il controllo dell’alimentazione
    Cavo 1 m, 3x 0.75 mm²
  • Tipo di comando
    Apri/chiudi, 3 punti
  • Grado di protezione
    IP54
  • Grado di protezione NEMA
    NEMA 2
  • Tipo di involucro
    UL Enclosure Type 2
  • Comando manuale
    A pulsante, con possibilità di blocco
  • Tempo di corsa (motore)
    150 s / 90°
  • Temperatura ambiente
    -30...50°C [-22...122°F]
  • Coppia
    20 Nm
  • Direzione di movimento - motore
    Selezionabile tramite interruttore: 0 (rotazione a sinistra) / 1 (rotazione a destra)
  • Angolo di rotazione
    95°
  • Collegamento meccanico
    Morsetto di montaggio universale reversibile 10...20 mm
