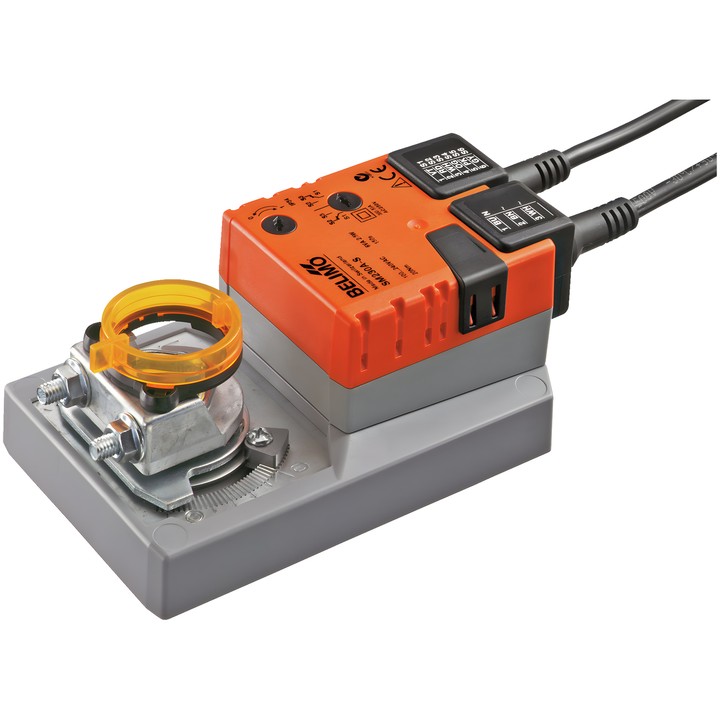

Belimo SM230A-S - servomotore per serrande

Belimo SM230A-S - servomotore per serrande

Belimo
844,24 zł
Tasse incluse
686,37 zł tax excluded

Servomotore per serrande Belimo SM230A-S con coppia di 20 Nm, alimentato con AC 100...240 V. Supporta il comando Apri/Chiudi e a 3 punti; il tempo di corsa è di 150 s / 90°.

Dotato di contatto ausiliario regolabile 1x SPDT (0...100%), comando manuale a pulsante e morsetto di montaggio universale reversibile 10...20 mm.

Consegna in circa 14 giorni
Condividi

Servomotore per serrande Belimo SM230A-S

Servomotore rotativo per il posizionamento delle serrande negli impianti tecnici degli edifici. La scheda tecnica indica una superficie della serranda fino a circa 4 m². Il modello è dotato di contatto ausiliario integrato e di limitatori meccanici dell’angolo di rotazione.

Caratteristiche e parametri principali

  • Coppia: 20 Nm.
  • Tensione nominale: AC 100...240 V; frequenza: 50/60 Hz.
  • Comando: Apri/Chiudi, a 3 punti.
  • Tempo di corsa del motore: 150 s / 90°; angolo di rotazione massimo: 95°.
  • Contatto ausiliario regolabile: 1x SPDT, 0...100%.
  • Potenza assorbita durante il movimento: 2.5 W; in posizione di riposo: 0.6 W; potenza di dimensionamento: 6 VA.
  • Direzione di movimento selezionabile tramite l’interruttore 0 (rotazione a sinistra) / 1 (rotazione a destra).
  • Comando manuale a pulsante con possibilità di blocco; l’angolo di rotazione è limitato da arresti meccanici regolabili.
  • Morsetto di montaggio universale reversibile 10...20 mm; indicatore meccanico di posizione.
  • Collegamento di alimentazione e comando e collegamento del contatto ausiliario: ciascuno con cavo da 1 m, 3x 0.75 mm².
  • Grado di protezione IEC/EN: IP54; temperatura ambiente: -30...50°C [-22...122°F].

  • Marca
    Belimo
  • Riferimento
    SM230A-S
  • ean13
    7630498114335

  • Tensione AC/DC
    AC 100...240 V
  • Collegamento del contatto ausiliario
    Cavo 1 m, 3x 0.75 mm²
  • Potenza assorbita (in movimento)
    2.5 W
  • Potenza assorbita (mantenimento)
    0.6 W
  • Potenza nominale
    6 VA
  • Collegamento per il controllo dell’alimentazione
    Cavo 1 m, 3x 0.75 mm²
  • Tipo di comando
    Apri/chiudi, 3 punti
  • Grado di protezione
    IP54
  • Grado di protezione NEMA
    NEMA 2
  • Tipo di involucro
    UL Enclosure Type 2
  • Comando manuale
    A pulsante, con possibilità di blocco
  • Tempo di corsa (motore)
    150 s / 90°
  • Temperatura ambiente
    -30...50°C [-22...122°F]
  • Contatti ausiliari
    1x SPDT
  • Coppia
    20 Nm
  • Direzione di movimento - motore
    Selezionabile tramite interruttore: 0 (rotazione a sinistra) / 1 (rotazione a destra)
  • Angolo di rotazione
    95°
  • Collegamento meccanico
    Morsetto di montaggio universale reversibile 10...20 mm
