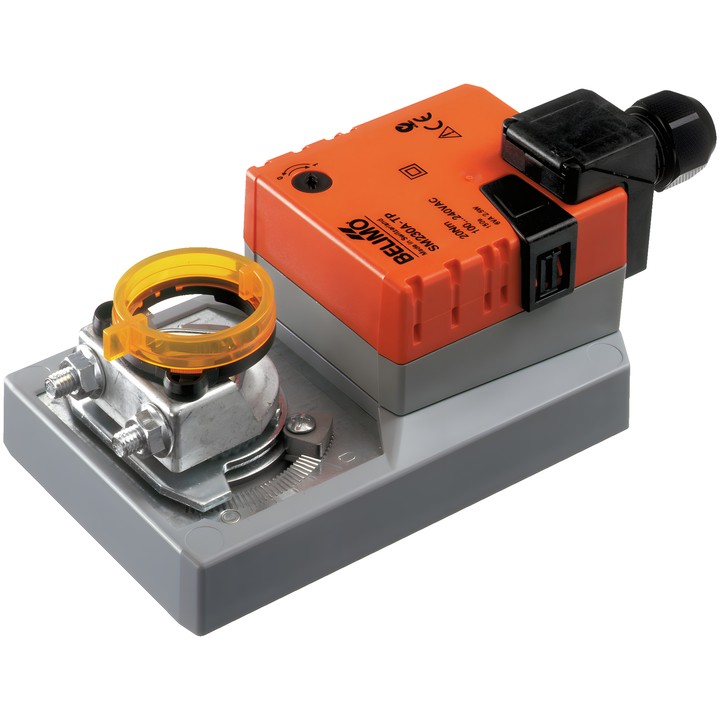

Belimo SM230A-TP - servomotore per serrande

Belimo SM230A-TP - servomotore per serrande

Belimo
666,89 zł
Tasse incluse
542,19 zł tax excluded

Servomotore per serrande Belimo SM230A-TP con coppia di 20 Nm, alimentato con AC 100...240 V. Comando Chiudi/Apri, a 3 punti; il tempo di corsa del motore è 150 s / 90°.

Dotato di morsetti di collegamento, morsetto di montaggio universale reversibile 10...20 mm e pulsante per la regolazione manuale con possibilità di blocco.

Consegna in circa 14 giorni
Condividi

Servomotore per serrande Belimo SM230A-TP

Servomotore rotativo per la regolazione delle serrande negli impianti tecnici degli edifici. Secondo la scheda tecnica, è progettato per serrande d’aria con una superficie fino a circa 4 m².

Caratteristiche e parametri principali

  • Coppia del motore: 20 Nm.
  • Tensione nominale: AC 100...240 V; frequenza: 50/60 Hz.
  • Comando: Chiudi/Apri, a 3 punti.
  • Tempo di corsa del motore: 150 s / 90°; angolo di rotazione: max. 95°.
  • Direzione di movimento selezionabile tramite interruttore: 0 (rotazione a sinistra) / 1 (rotazione a destra).
  • Regolazione manuale tramite pulsante con possibilità di blocco.
  • Morsetto di montaggio universale reversibile 10...20 mm; finecorsa meccanici dell’angolo di rotazione regolabili su entrambi i lati.
  • Collegamento di alimentazione e comando: morsetti 4 mm² (cavo ø4...10 mm, a 3 conduttori).
  • Potenza assorbita: 2.5 W durante il funzionamento e 0.6 W a riposo; potenza di dimensionamento per la scelta dei cavi: 6 VA.
  • Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: II, isolamento rinforzato.
  • Temperatura ambiente: -30...50°C [-22...122°F].

  • Marca
    Belimo
  • Riferimento
    SM230A-TP
  • ean13
    7630498114373

  • Tensione AC/DC
    AC 100...240 V
  • Potenza assorbita (in movimento)
    2.5 W
  • Potenza assorbita (mantenimento)
    0.6 W
  • Potenza nominale
    6 VA
  • Collegamento per il controllo dell’alimentazione
    Morsetti 4 mm² (cavo ø4...10 mm, 3 conduttori)
  • Tipo di comando
    Apri/chiudi, 3 punti
  • Grado di protezione
    IP54
  • Grado di protezione NEMA
    NEMA 2
  • Tipo di involucro
    UL Enclosure Type 2
  • Comando manuale
    A pulsante, con possibilità di blocco
  • Tempo di corsa (motore)
    150 s / 90°
  • Temperatura ambiente
    -30...50°C [-22...122°F]
  • Coppia
    20 Nm
  • Direzione di movimento - motore
    Selezionabile tramite interruttore: 0 (rotazione a sinistra) / 1 (rotazione a destra)
  • Angolo di rotazione
    95°
  • Collegamento meccanico
    Morsetto di montaggio universale reversibile 10...20 mm
