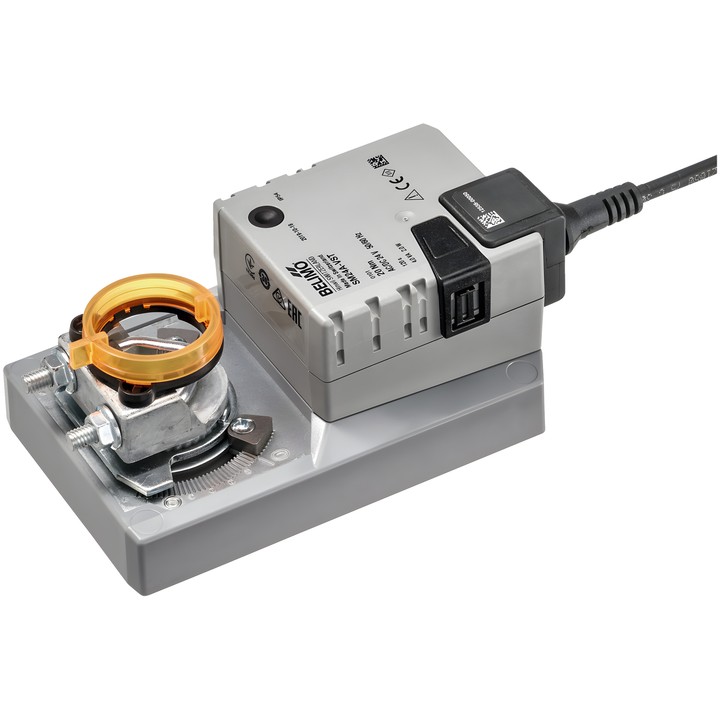

Belimo SM24A-VST - attuatore rotativo per serrande VAV e CAV

Belimo SM24A-VST

Attuatore rotativo VAV-Universal per unità VAV e CAV negli impianti tecnici degli edifici. Progettato per serrande dell’aria con una superficie fino a circa 4 m².

Caratteristiche e parametri principali

• Coppia: 20 Nm; tensione nominale: AC/DC 24 V, 50/60 Hz.
• Comando di comunicazione PP; tempo di corsa del motore: 120 s / 90°.
• Angolo di rotazione massimo: 95°; arresti meccanici regolabili su entrambi i lati.
• Fissaggio universale per albero 10...20 mm e indicatore di posizione meccanico a innesto.
• Regolazione manuale tramite pulsante con possibilità di blocco.
• Collegamento di alimentazione e comando: cavo da 0.5 m con connettore VST.
• Potenza assorbita durante il funzionamento: 2 W; in posizione di riposo: 0.4 W; per il dimensionamento dei cavi: 4 VA.
• Grado di protezione IEC/EN IP54; classe di protezione IEC/EN III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].

È necessario adattare l’attuatore dopo la messa in servizio del sistema e dopo ogni modifica dell’angolo di rotazione.
