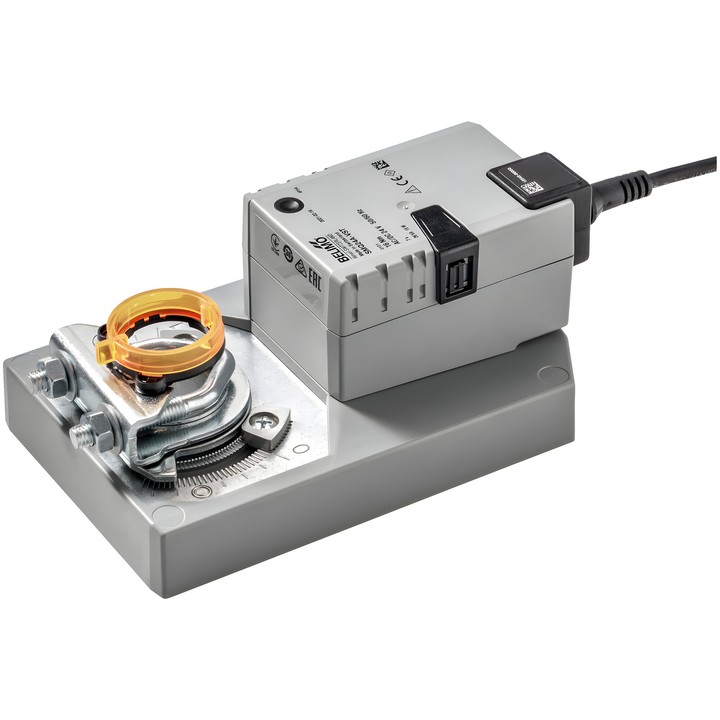

Belimo SMQ24A-VST - attuatore rotativo per serrande VAV e CAV

Belimo SMQ24A-VST

Attuatore rotativo VAV-Universal pronto per il collegamento, per unità VAV e CAV negli impianti tecnici degli edifici. Progettato per serrande dell’aria con una superficie fino a circa 4 m².

Caratteristiche principali e dati tecnici

• Coppia: 16 Nm; tempo di corsa del motore: 7 s / 90°.
• Tensione nominale: AC/DC 24 V; frequenza: 50/60 Hz.
• Comando: communicative PP.
• Potenza assorbita durante il movimento: 15 W; in posizione di riposo: 2 W; potenza di dimensionamento: 26 VA.
• Angolo di rotazione: max. 95°, con finecorsa meccanici regolabili su entrambi i lati.
• Regolazione manuale tramite pulsante con possibilità di blocco; indicatore di posizione meccanico a innesto.
• Collegamento meccanico: morsetto universale 12...26.7 mm. Collegamento elettrico: cavo 0.5 m con connettore VST.
• Grado di protezione IEC/EN IP54; classe di protezione IEC/EN III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].

Dopo la messa in servizio dell’impianto e dopo ogni modifica dell’angolo di rotazione, è necessaria l’autoadattamento premendo una volta il pulsante di adattamento.
