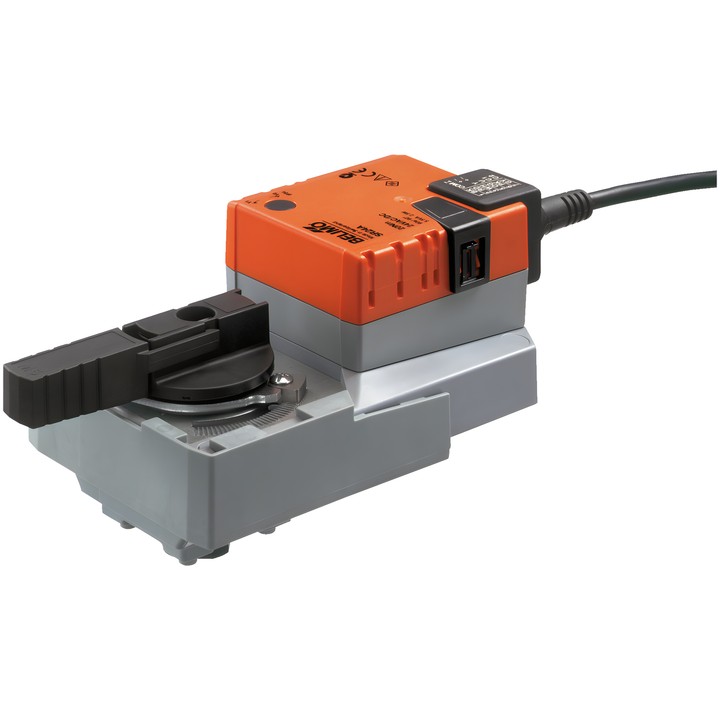

Belimo SR24A - servomotore rotativo per valvole a sfera

Belimo SR24A – servomotore rotativo per valvole a sfera

Servomotore rotativo elettronico con arresti meccanici dell’angolo di rotazione e indicatore di posizione. Si monta direttamente sulla valvola a sfera con una sola vite centrale.

Caratteristiche principali e dati tecnici

• Coppia del motore: 20 Nm.
• Tensione nominale: AC/DC 24 V; frequenza: 50/60 Hz.
• Intervallo di tensione nominale: AC 19.2...28.8 V / DC 19.2...28.8 V.
• Comando: Apri/Chiudi, a 3 punti.
• Tempo di corsa del motore: 90 s / 90°.
• Potenza assorbita durante il movimento: 2.5 W; in posizione di riposo: 0.2 W; per il dimensionamento dei cavi: 5.5 VA.
• Collegamento di alimentazione e comando: cavo 1 m, 3x 0.75 mm².
• Regolazione manuale con pulsante e possibilità di blocco; angolo di rotazione regolabile tramite arresti meccanici.
• Indicatore di posizione meccanico e rimovibile.
• Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: III, Safety Extra-Low Voltage (SELV).
