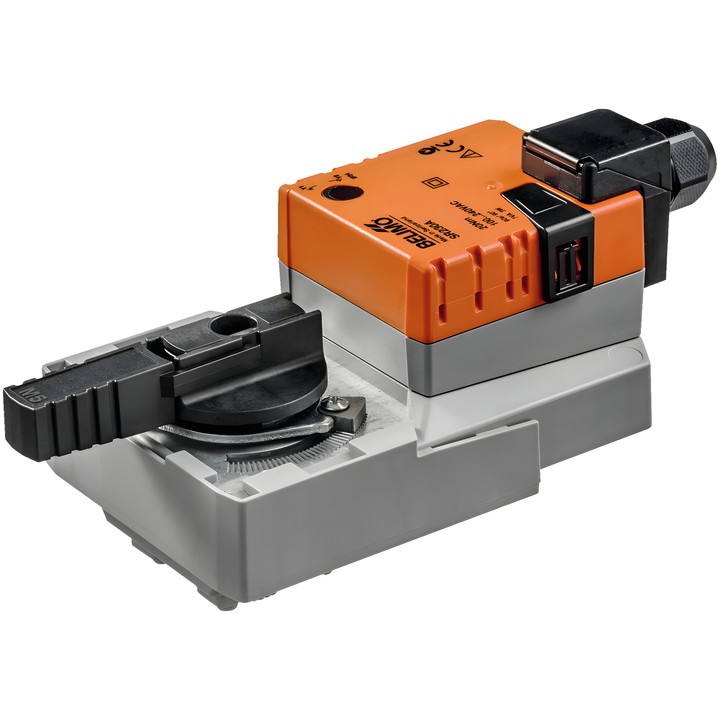

Belimo SR24A-SR-TP - servomotore rotativo per valvole a sfera

Belimo SR24A-SR-TP

Servomotore rotativo modulante progettato per valvole a sfera. La posizione è determinata dal segnale di comando Y, mentre la tensione di retroazione U consente la lettura elettrica della posizione della valvola.

Principali dati tecnici

• Coppia: 20 Nm.
• Tensione nominale: AC/DC 24 V; frequenza: 50/60 Hz.
• Campo di funzionamento Y: 2...10 V; segnale di retroazione della posizione U: 2...10 V.
• Tempo di corsa: 90 s / 90°.
• Potenza assorbita durante il funzionamento: 2.5 W; a riposo: 0.4 W; potenza di dimensionamento per la scelta dei cavi: 5 VA.
• Collegamento di alimentazione e comando: morsetti 4 mm² (cavo ø4...10 mm, a 4 conduttori).
• Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Comando manuale a pulsante con possibilità di blocco; indicatore meccanico di posizione rimovibile.
• Angolo di rotazione regolabile con arresti meccanici di fine corsa.

Il servomotore si monta direttamente sulla valvola a sfera mediante una sola vite centrale. Il dispositivo è protetto dai sovraccarichi e si arresta automaticamente al raggiungimento di un arresto di fine corsa.
