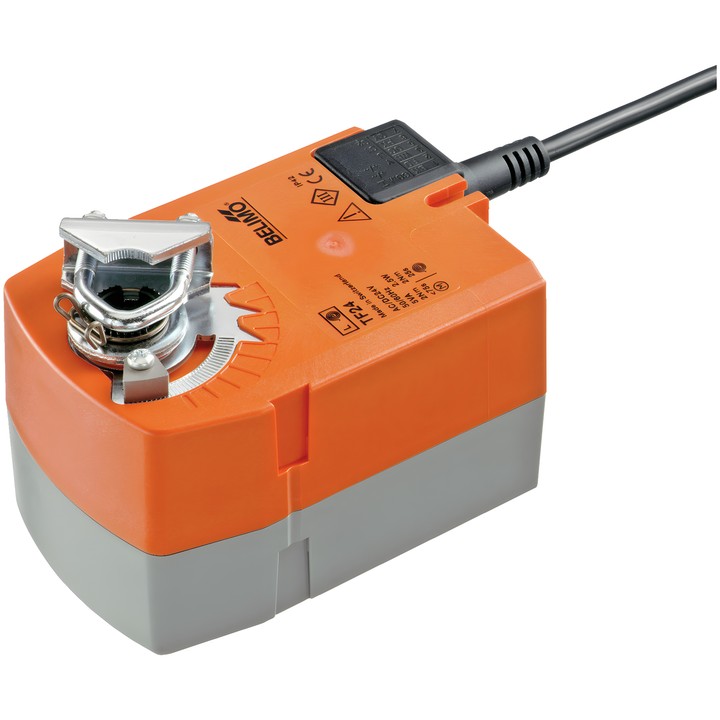

Belimo TF24 - servomotore rotativo per serrande con funzione di sicurezza

Servomotore Belimo TF24

TF24 è un servomotore rotativo con funzione di sicurezza, progettato per regolare serrande in impianti fissi di riscaldamento, ventilazione e climatizzazione. Secondo la scheda tecnica, è adatto a serrande dell’aria con una superficie fino a circa 0.5 m². Durante il funzionamento, il motore sposta la serranda e tende la molla di ritorno; in caso di interruzione dell’alimentazione, l’energia della molla la porta in posizione di sicurezza.

Caratteristiche principali e dati tecnici

• Tensione nominale: AC/DC 24 V; frequenza della tensione nominale: 50/60 Hz.
• Comando: Chiudi/Apri.
• Coppia del motore e della funzione di sicurezza: 2.5 Nm.
• Tempo di corsa del motore: 75 s / 90°; tempo di corsa della funzione di sicurezza: <25 s / 90°.
• Angolo di rotazione: max. 95°; regolazione mediante arresti meccanici.
• Direzione di movimento del motore e della funzione di sicurezza selezionabile con montaggio S/D.
• Collegamento meccanico: morsetto universale da 6...12.7 mm; indicatore meccanico di posizione.
• Collegamento di alimentazione e comando: cavo da 1 m, 2x 0.75 mm².
• Potenza assorbita durante il funzionamento: 2.5 W; in posizione di riposo: 1.5 W; per il dimensionamento dei cavi: 5 VA.
• Grado di protezione: IP42; temperatura ambiente: -30...50°C [-22...122°F].

Il servomotore è protetto contro il sovraccarico e si arresta automaticamente al raggiungimento del finecorsa. Azionamento manuale: no.
