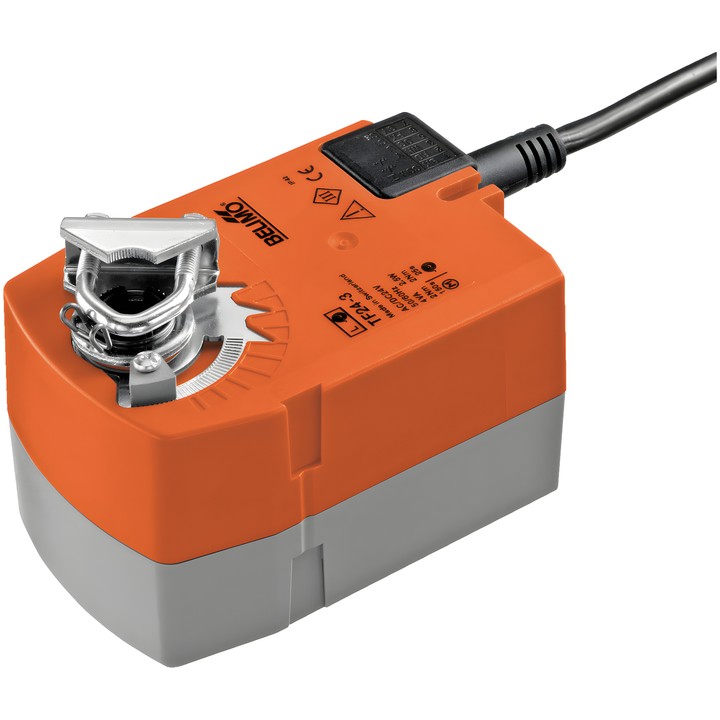

Belimo TF24-3 - servomotore rotativo per serrande con ritorno a molla

Belimo TF24-3

Servomotore rotativo con funzione di sicurezza, progettato per regolare le serrande in impianti fissi di riscaldamento, ventilazione e climatizzazione. Adatto a serrande d’aria con superficie fino a circa 0.5 m². Il segnale a 3 punti controlla il movimento del motore e, in caso di interruzione dell’alimentazione, la molla di ritorno porta la serranda nella posizione di sicurezza.

Caratteristiche e specifiche principali

• Coppia del motore e della funzione di sicurezza: 2.5 Nm.
• Tensione nominale: AC/DC 24 V; frequenza della tensione nominale: 50/60 Hz.
• Comando: a 3 punti.
• Tempo di corsa del motore: 150 s / 90°; tempo di corsa della funzione di sicurezza: <25 s @ -20...50°C, <60 s @ -30°C.
• Potenza assorbita durante il movimento: 1.3 W; in posizione di riposo: 0.6 W; per il dimensionamento dei cavi: 2.6 VA.
• Angolo di rotazione: max. 95°; regolazione tramite arresto meccanico.
• Il senso di rotazione del motore si seleziona con l’interruttore L/R; il senso di intervento della funzione di sicurezza è determinato dal montaggio L/R.
• Morsetto universale per albero da 6...12.7 mm; indicatore meccanico di posizione.
• Collegamento di alimentazione e comando: cavo 1 m, 4x 0.75 mm²; grado di protezione IP42.
• Azionamento manuale: no.
