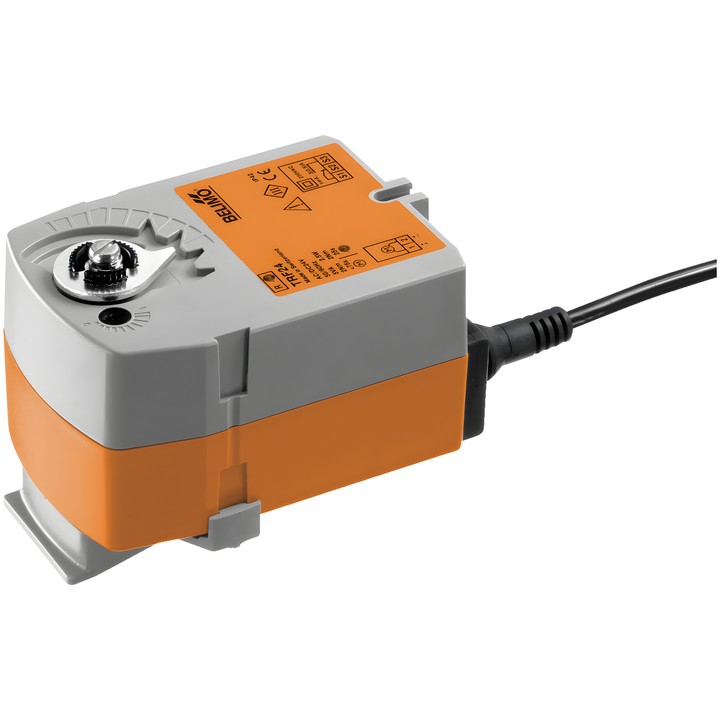

Belimo TRF24 - attuatore rotativo per valvole a sfera

Attuatore Belimo TRF24

TRF24 è un attuatore rotativo per valvole a sfera. Durante il funzionamento porta la valvola nella posizione di lavoro e tende la molla di ritorno. Se l’alimentazione viene interrotta, la molla porta la valvola nella posizione di sicurezza NC.

Principali dati tecnici

• Coppia del motore e della funzione di sicurezza: 2.5 Nm.
• Tensione nominale: AC/DC 24 V; frequenza: 50/60 Hz.
• Intervallo di tensione nominale: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Comando: Chiudi/Apri.
• Tempo di corsa del motore: 75 s / 90°; tempo di corsa della funzione di sicurezza: <75 s / 90°.
• In caso di interruzione dell’alimentazione: NC, valvola chiusa (A–AB = 0%); per valvole con foro a L: A–AB = 100%.
• Potenza assorbita durante il funzionamento: 2.5 W; in posizione di riposo: 1.5 W; per il dimensionamento dei cavi: 5 VA.
• Collegamento di alimentazione e comando: cavo 1 m, 2x 0.75 mm².
• Indicatore meccanico di posizione; grado di protezione IP42.
• Temperatura ambiente: -30...50°C.

L’attuatore si monta direttamente sulla valvola a sfera con una vite; l’orientamento di montaggio può essere scelto a intervalli di 90°. Il dispositivo è protetto contro il sovraccarico e si arresta automaticamente al raggiungimento del finecorsa.
