Belimo ZTH EU - strumento di servizio

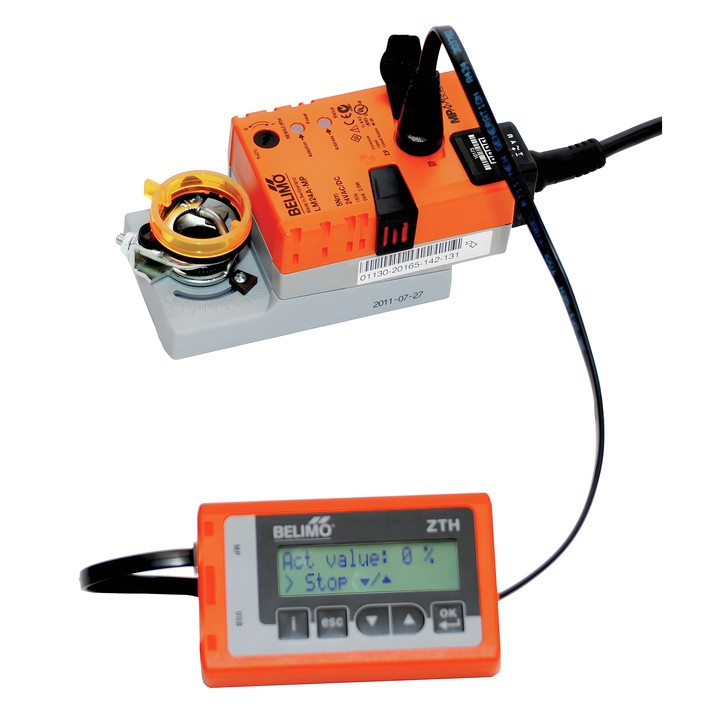

Strumento di servizio Belimo ZTH EU

ZTH EU serve per utilizzare attuatori configurabili, regolatori VAV e dispositivi Belimo per impianti HVAC dotati di interfaccia di comunicazione. Una volta collegato, legge i dati del dispositivo e visualizza le opzioni di impostazione disponibili per il tipo corrispondente.

Caratteristiche principali

• Parametrizzazione in modalità point-to-point (PP) tramite la presa di servizio o i morsetti dell’attuatore.
• Funzione ZIP-USB: opera come convertitore di livello tra l’interfaccia USB di un computer e un dispositivo MP Belimo.
• Funzione tester MP-Bus con misurazione dei livelli del segnale e contatore di telegrammi.
• Display LCD retroilluminato: 2 x 16 caratteri.
• Interfaccia USB 2.0 con connettore di tipo B; in dotazione cavo USB A–B (1 m) e cavo ZK1-GEN (3 m).
• Alimentazione dall’attuatore collegato: AC 24 V, 50/60 Hz o DC 24 V; potenza assorbita durante il funzionamento: 1 W.
• Dimensioni L x W x D: 95 x 55 x 25 mm; peso: circa 135 g.

Il collegamento è consentito esclusivamente a dispositivi Belimo con tensione 24 V PELV e interfaccia PP/MP. Non è possibile collegare direttamente ZTH EU come strumento di servizio a MP-Bus o a un client MP; utilizzare la presa di servizio oppure scollegare il dispositivo MP dal bus durante il collegamento.
